XL6009 DC-DC Step-Up-Boost-Modul 4,5-32V auf 5-35V Einstellbarer Spannungswandler mit LED-Voltmeter

Produktbeschreibung

Produktmerkmale
1.Das Voltmeter verfügt über eine Anzeige und eine Genauigkeit von ±0,1 V sowie einen Messbereich von 5 bis 35 V.(Hinweis: Wenn die Eingangsspannung unter 4,5 V liegt, funktioniert das integrierte Spannungsdisplay nicht und zeigt keine Werte an.)
2.Großer kapazitiver Touch-Taster mit den Maßen 5 x 5, um zwischen der Messung der Eingangs- oder Ausgangsspannung zu wechseln, mit einer Kontrollleuchte, die anzeigt, welche Spannung derzeit gemessen wird.Standardmäßig zeigt das digitale Display die Eingangsspannung an, und die Eingangsleuchte IN leuchtet auf. Durch Drücken der Taste wird das digitale Display auf die Anzeige der Ausgangsspannung umgestellt, und die Ausgangsleuchte OUT leuchtet auf.Die Einstellungen bleiben auch nach dem Ausschalten und dem Neustart erhalten.
3.Das Voltmeter kann durch Drücken und Halten des Schalters für mehr als 1 Sekunde, aber weniger als 4 Sekunden, und anschließendes Loslassen des Schalters ausgeschaltet werden.Nachdem das Spannungsmessgerät eingeschaltet wurde, drücken Sie einfach noch einmal auf den Schalter, um es wieder auszuschalten und dann wieder einzuschalten.
4.Kalibrierungsfunktion für die Messung von Eingangs-/Ausgangsspannungsfehlern.Halten Sie den Schalter über 4 Sekunden lang gedrückt und lassen Sie ihn dann los, um in den Kalibrierungsmodus für die Spannungsmessfehler zu gelangen. Dieses Mal leuchtet die IN-Anzeige auf (Kalibrierung des Eingangssignals), und die Digitalanzeige blinkt den Kalibrierwert an (der Werksparameter ist 0).0), drücken Sie in diesem Moment kurz auf die Taste, um diesen Wert anzupassen (der Wertebereich liegt bei -0.5~0.5, Einheit ist V), ein positives Wertindikiert eine Aufwärtskalibrierung, ein negatives Wertindikiert eine Abwärtskalibrierung.Nachdem Sie den Kalibrierwert für das Eingangsende angepasst haben, drücken und halten Sie die Taste für mehr als 2 Sekunden und lassen Sie sie dann los, um in die Kalibrierung des Ausgangsfehlers zu gelangen. Zu diesem Zeitpunkt leuchtet die OUT-Anzeige auf (Kalibrierung des Ausgangsends), und der Kalibrierwert des Ausgangsends wird angezeigt. Die Einstellmethode ist die gleiche wie beim Eingangsende.Nachdem Sie den Kalibrierwert für das Ausgangssignal angepasst haben, drücken und halten Sie die Taste länger als 2 Sekunden. Lassen Sie die Taste los, um den eingestellten Wert zu speichern und zur normalen Spannungsanzeige zurückzukehren. Der kalibrierte Wert wird sofort wirksam und geht auch nach einem Stromausfall nicht verloren.(Mit dieser Funktion können Sie höhere Präzisionsanforderungen erfüllen)
5.Ausgestattet mit Anschlussklemmen, die eine einfache Verwendung auch ohne Lötkolben ermöglichen, und behält die Lötstellen bei (die Eingangsspannung muss mindestens 1 V höher sein als die Ausgangsspannung).
6.Der Ausgangsstrom kann bis zu 3 A erreichen. Es wird empfohlen, den Betrieb bei etwa 2 A zu halten. Bei Überschreitung von 2 A sollte ein Kühlkörper angebracht werden.
7.Verwendet eine interne Schwingungsfrequenz von 400 kHz, gehört zur zweiten Generation von Schaltreglern, geringer Stromverbrauch, hohe Effizienz.
Anwendung
1.Der Messfehler der Eingangs- und Ausgangsspannungen ist relativ gering. Halten Sie den Schalter mehr als 4 Sekunden lang gedrückt und lassen Sie ihn dann los, um die Funktion zur Korrektur des Spannungsmessfehlers zu aktivieren.Zum jetzigen Zeitpunkt leuchtet die IN-Anzeige (zur Kalibrierung des Eingangsanschlusses), und das Digitalanzeigefeld blinkt, um den Korrekturwert anzuzeigen (der Werksparameter ist 0,0).An dieser Stelle kann ein kurzer Druck auf die Taste diesen Wert ändern (der Wertebereich liegt zwischen -0,5 und 0,5, wobei die Einheit V ist).Eine positive Zahl gibt eine Aufwärtskalibrierung an, eine negative Zahl eine Abwärtskalibrierung.Nachdem Sie den Genauigkeitswert des Eingangsterminals eingestellt haben, halten Sie die Taste länger als 2 Sekunden gedrückt und lassen Sie sie dann los, um in die Fehlerkalibrierung des Ausgangsterminals zu gelangen.Zu diesem Zeitpunkt leuchtet die OUT-Anzeige (die Ausgangsleistung wird kalibriert), und der Kalibrierwert des Ausgangs wird angezeigt.Die Einstellmethode ist dieselbe wie bei der Eingangsseite.Nachdem Sie den Genauigkeitswert des Ausgangs anpassen, halten Sie die Taste länger als 2 Sekunden gedrückt und lassen Sie sie dann los, um den eingestellten Wert zu speichern und zur normalen Anzeige der Spannung zurückzukehren.Die gespeicherten Korrekturwerte treten sofort in Kraft und gehen im Falle eines Stromausfalls nicht verloren.Mit dieser Funktion können Ihre anspruchsvolleren Präzisionsanforderungen erfüllt werden.
2.Um das Voltmeter auszuschalten: Drücken und halten Sie den Schalter länger als 1 Sekunde, aber weniger als 4 Sekunden, und lassen Sie ihn dann los, um es auszuschalten.Nachdem das Voltmeter ausgeschaltet wurde, drücken Sie einfach kurz den Schalter, um es wieder einzuschalten.
Hinweise
1.Wenn der Stromverbrauch 20 W übersteigt, wird empfohlen, Kühlkörper oder andere Komponenten hinzuzufügen, um die Wärmeableitung zu verbessern.
2.Einige Kunden haben gemeldet, dass die Ausgangsspannung des Moduls nicht eingestellt werden kann und stets der Eingangsspannung entspricht.Wenn Sie auf dieses Problem stoßen, drehen Sie das Potentiometer zunächst mehr als 10 Umdrehungen gegen den Uhrzeigersinn und passen Sie dann die Spannung mit dem Modul wie gewohnt an.
Anwendungsfall
Dieses Modul kann in Bereichen eingesetzt werden, in denen eine Spannungssteigerung erforderlich ist, d. h. wenn die Ausgangsspannung höher ist als die Eingangs- und Ausgangsspannung, beispielsweise bei Batterien, Leistungstransformatoren, selbstgebauten, einstellbaren und geregelten Stromversorgungen, 24-Volt-Notebook-Stromversorgungen für Fahrzeuge, Spannungsreduzierungen in Industrieanlagen, 9 bis 12 V, 12 V bis 18 V, 18 V bis 24 V usw.

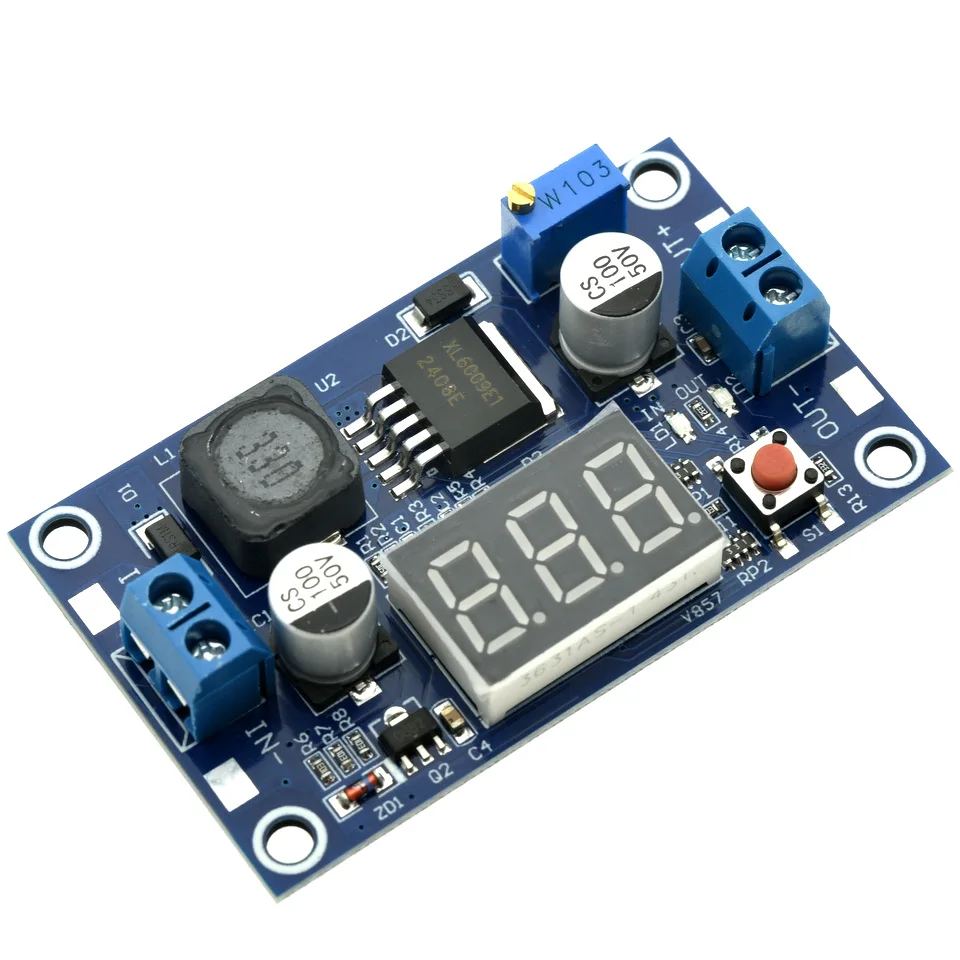

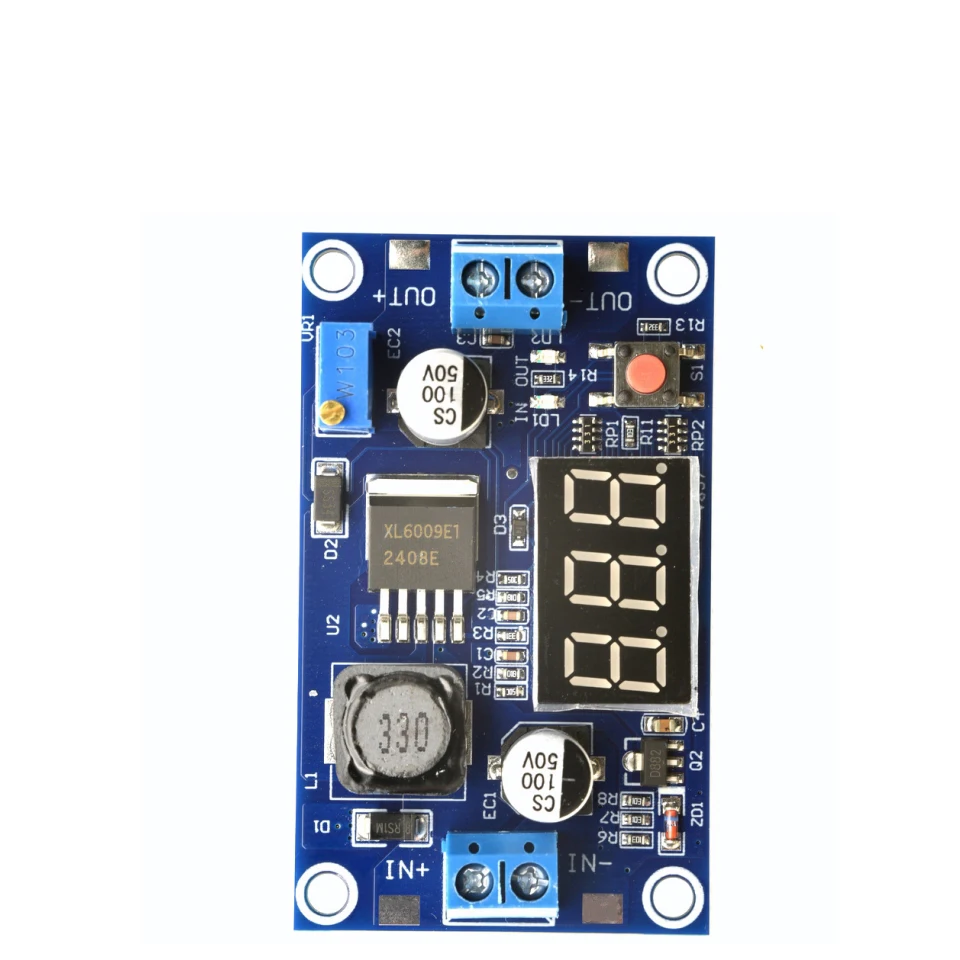

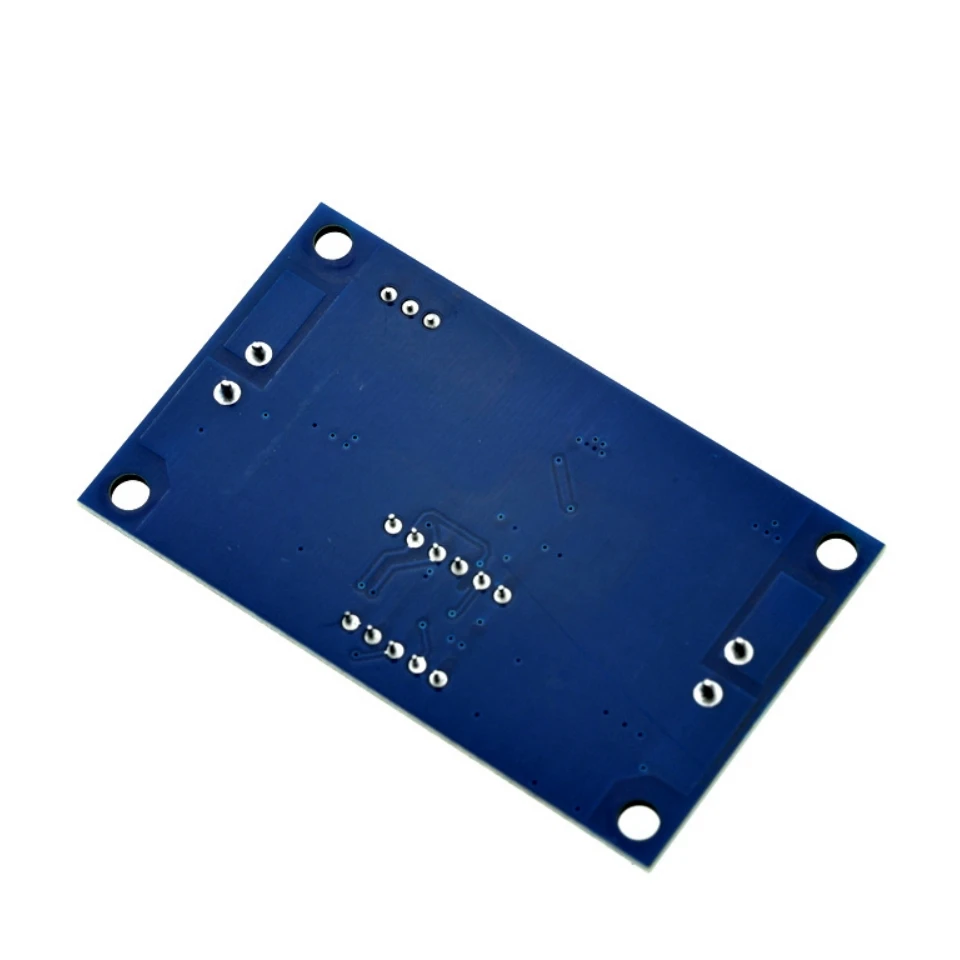

Produktdetails in Bildern

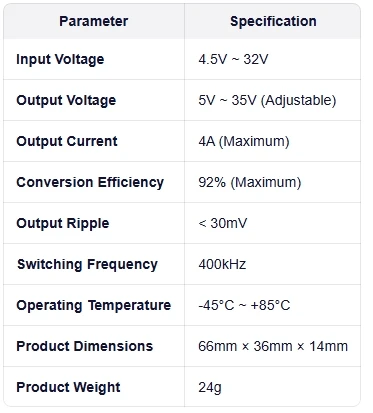

Produkteigenschaften

Markenname

SZYTF

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Voltage Regulator

Versorgungsspannung

4.5V - 32V

Verlustleistung

20W

ist kundenspezifisch

Ja

Betriebstemperatur

40°C to +85°C

Anwendung

Power Supply Module
