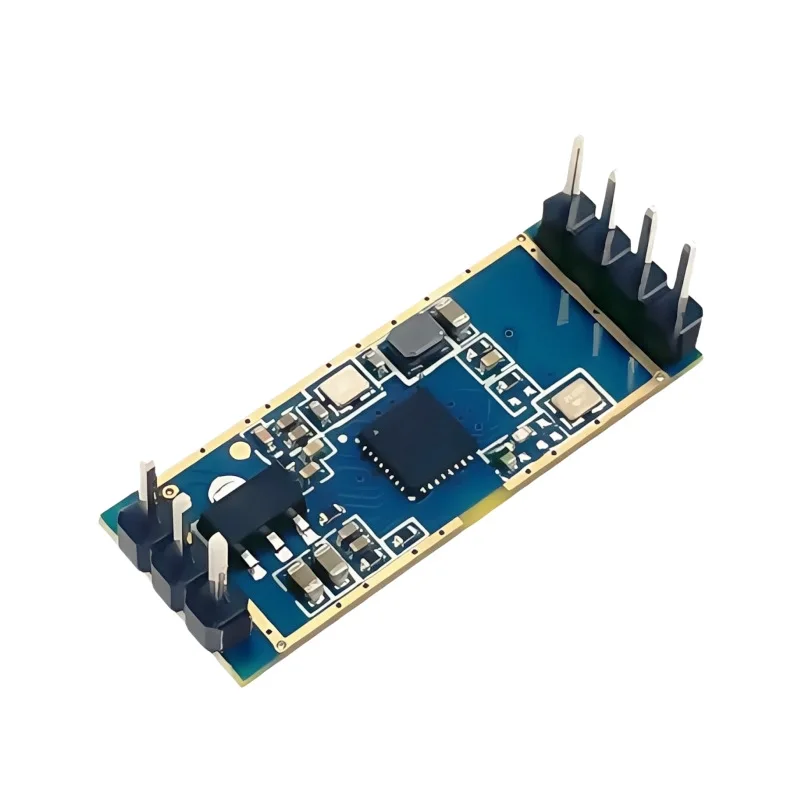

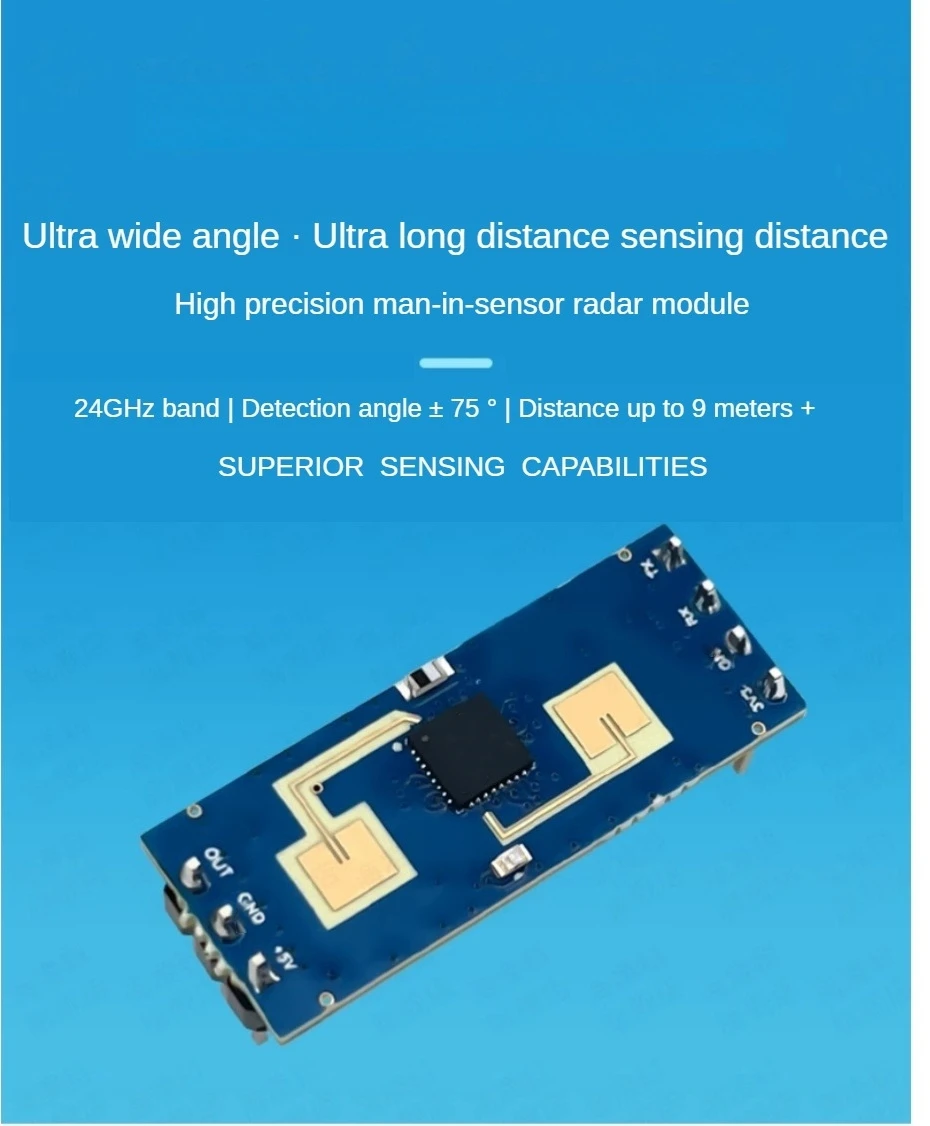

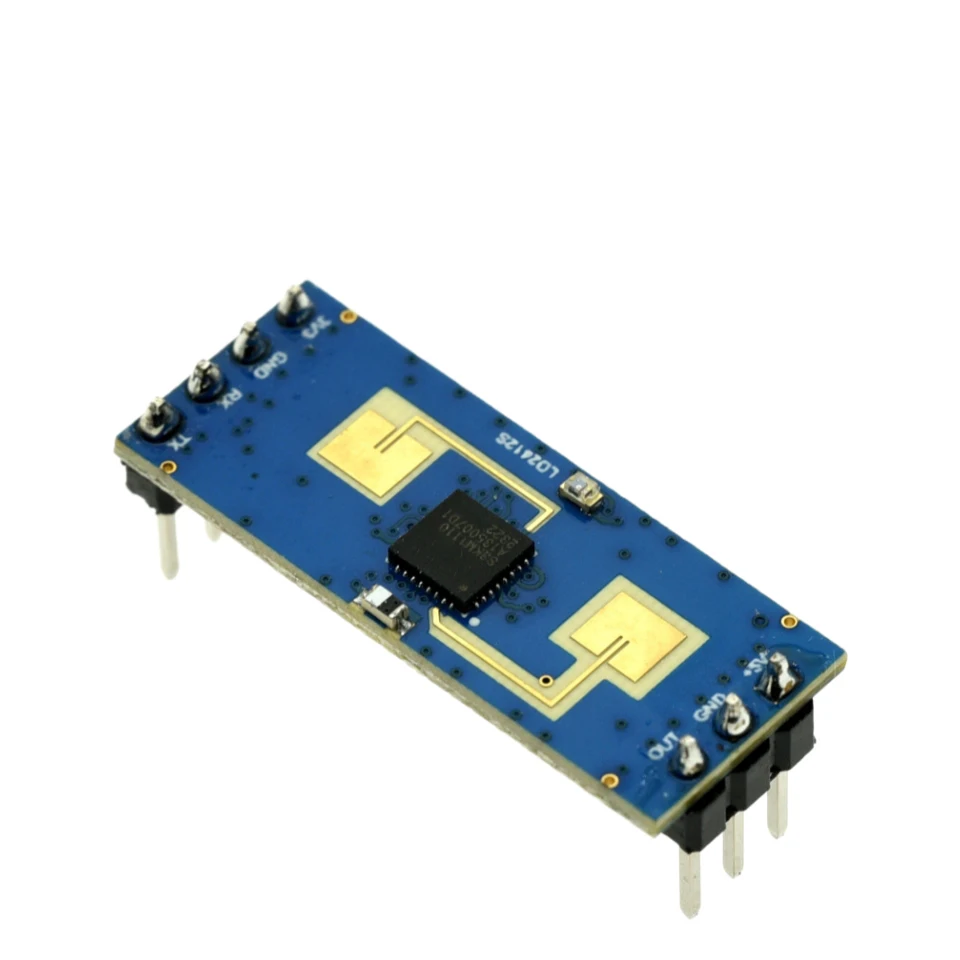

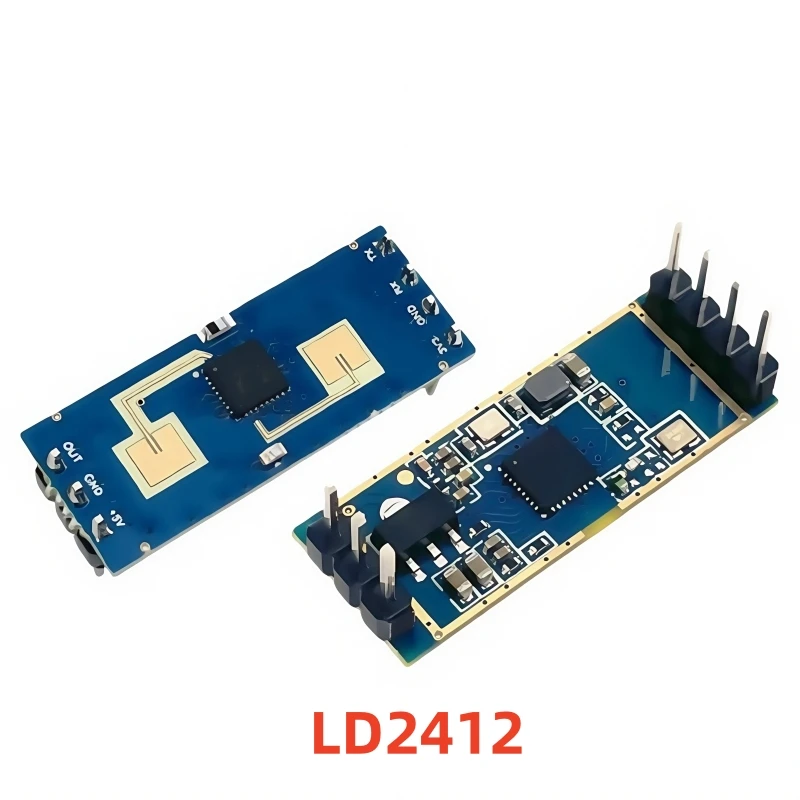

LD2412 24GHz mmWave-Radarsensor FMCW Modul zur Erkennung von menschlicher Anwesenheit und Mikrobewegungen, 9m Weitwinkel, UART GPIO

Produktbeschreibung

Produkteigenschaften
Frequenz: 24G-24,25GHZ
Modulationsmodus: FMCW

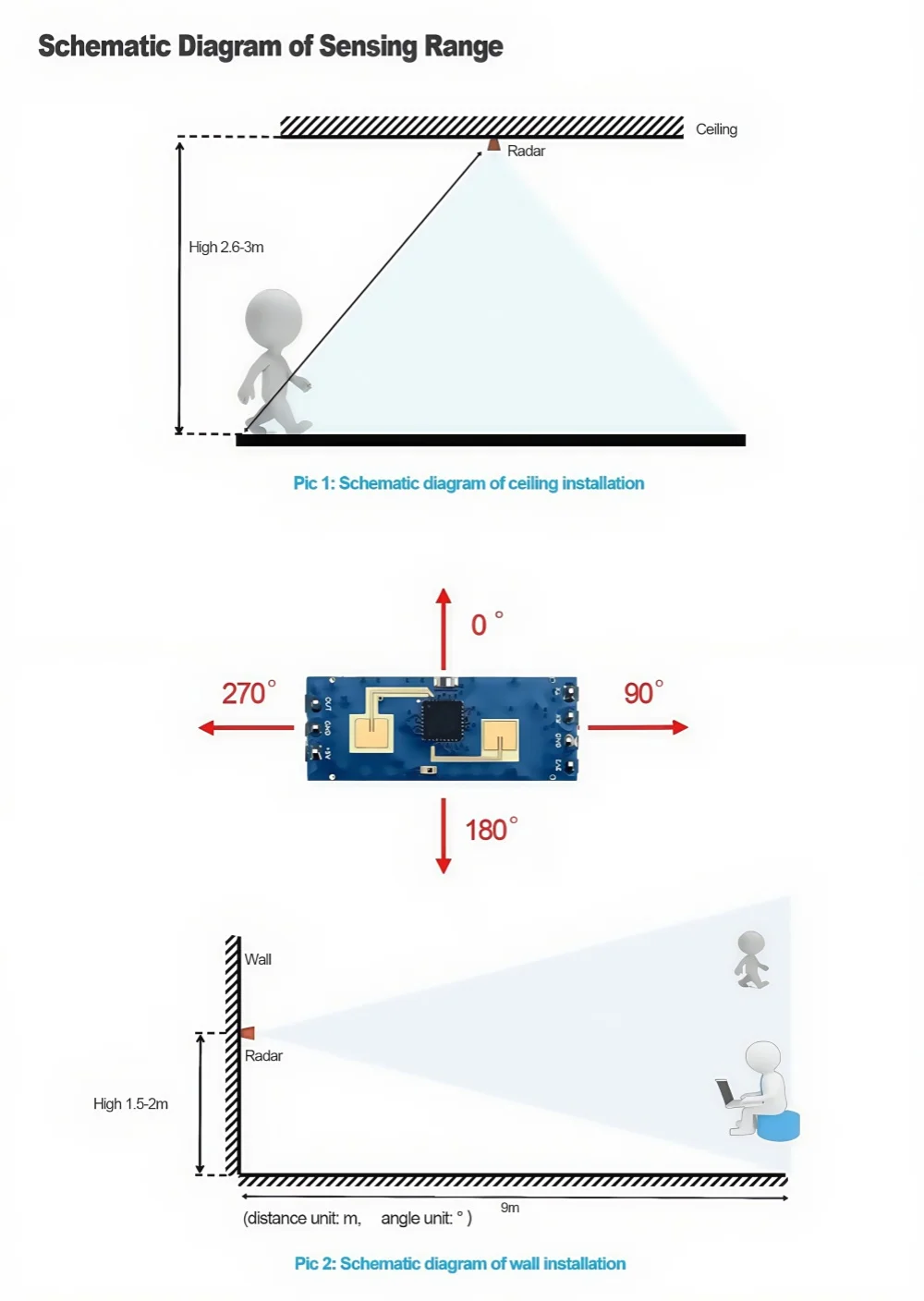

Erkennungsreichweite: Bereichsauflösung 0,75 m, 0,75~9 m (einstellbar)
Erfassungswinkel: ±75
Stromversorgung: 3,3 V oder 5 V (Stromversorgungskapazität >200 mA)
Strom: ~90mA (typ.)
Ausgangsspannung des seriellen Anschlusses: 3,3 V
Bandbreite des Sweep-Signals: 250 MHz (CE/FCC-Zertifizierungsstandard)
Umgebungstemperatur: -40°C bis +85°C
Abmessungen: 11 mm x 28 mm
Verpackungsart: Die Standardverpackung enthält Stifte.
Produktbeschreibung
LD2412 ist ein Weitwinkel-Millimeterwellenradarsensor mit Fernerkennung der menschlichen Anwesenheit. Sein Funktionsprinzip beruht auf der Verwendung von FMCW (Frequency-Modulated Continuous Wave, kontinuierlich frequenzmodulierte Welle), um das menschliche Körperziel im festgelegten Bereich zu erkennen. In Kombination mit der Radar-Signalverarbeitung und einem präzisen Algorithmus zur Erfassung menschlicher Anwesenheit wird eine hochempfindliche Erfassung des menschlichen Anwesenheitszustands erreicht. Das System kann sowohl bewegte als auch statische Personen erkennen und die Entfernung des Ziels sowie weitere Hilfsinformationen berechnen.
Hauptsächlich für den Einsatz in Innenräumen vorgesehen, um zu erkennen, ob sich in einem bestimmten Bereich eine Bewegung oder eine geringfügige Bewegung des menschlichen Körpers ereignet, und die Erkennungsergebnisse in Echtzeit auszugeben.Die maximale Erfassungsreichweite beträgt 9 Meter, und die Abstandserkennungsgenauigkeit liegt bei 0,75 m.Bieten Sie visuelle Konfigurationstools an, mit denen sich der Induktionsabstand, die Induktionsempfindlichkeit für verschiedene Intervalle und die Verzögerungszeit für den Betrieb ohne Personenaufenthalt usw. einfach einstellen lassen, um sie an unterschiedliche spezifische Anwendungsanforderungen anzupassen.Unterstützt GPIO- und UART-Schnittstellen, ist sofort einsatzbereit und kann flexibel in verschiedenen intelligenten Anwendungsszenarien und Endprodukten eingesetzt werden.
Konfiguration und Fehlersuche

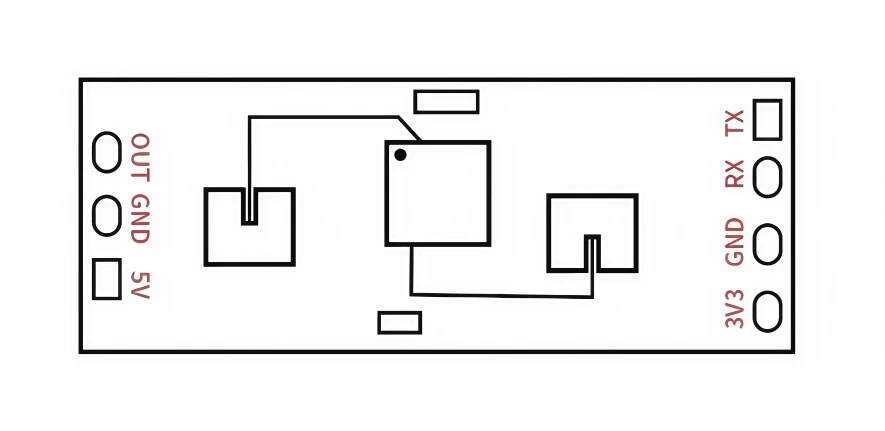

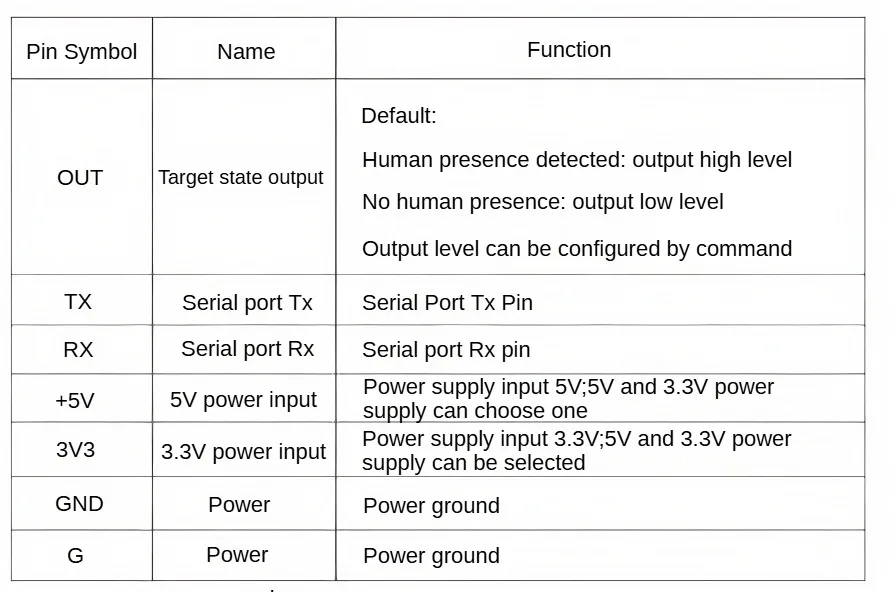

Schnittstellentyp: (2,54 mm x 4PIN/3PIN Pin)
Standard-Baudrate 115200,1 Stoppsignalbit, kein Paritätsbit.

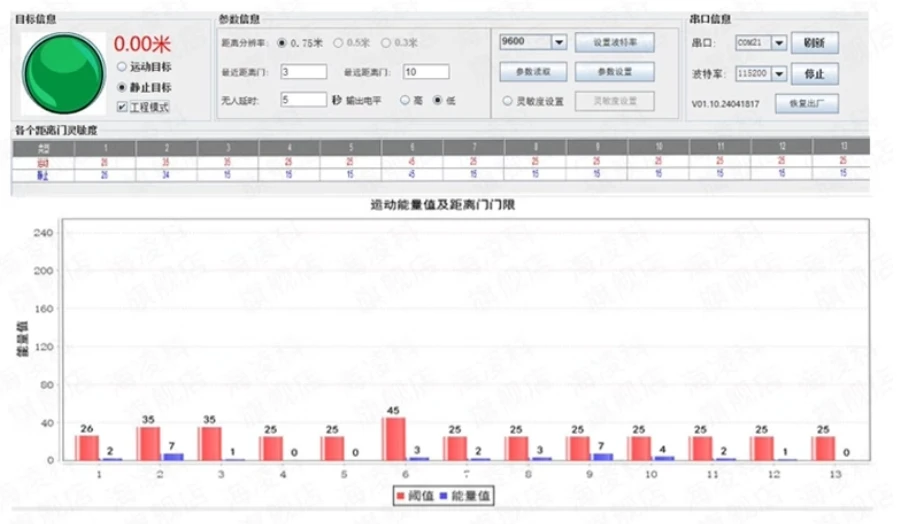

Konfigurationstool Beschreibung
Nachdem das Modul angeschlossen wurde, wird das Konfigurationstool geöffnet.Wenn die Starttaste nicht gedrückt wird oder wenn die Starttaste gedrückt wird, können die Informationen zum Modusparameter ausgelesen oder eingestellt werden.

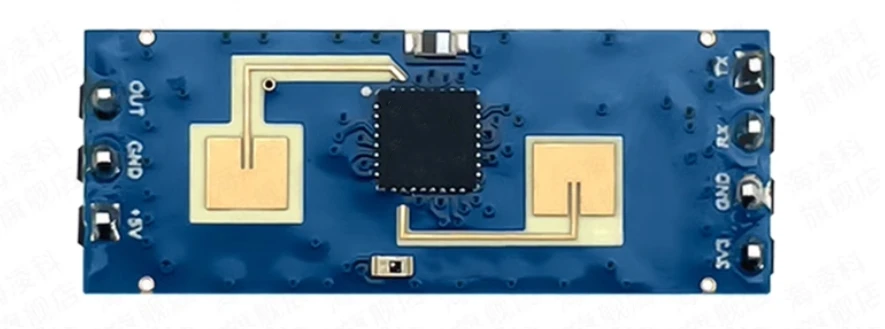

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZYTF

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

3.3V - 5V

Verlustleistung

~90mA (Typ.)

ist kundenspezifisch

Ja

Betriebstemperatur

40°C ~ +85°C

Anwendung

Computer
