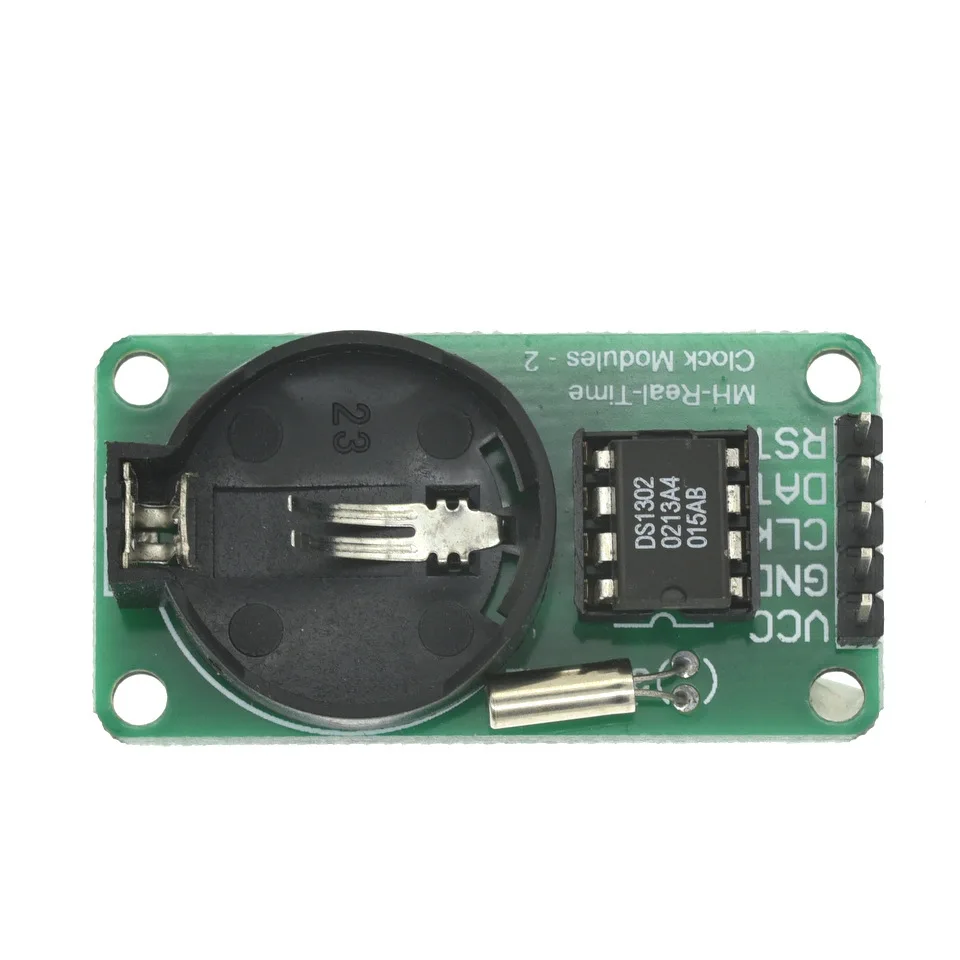

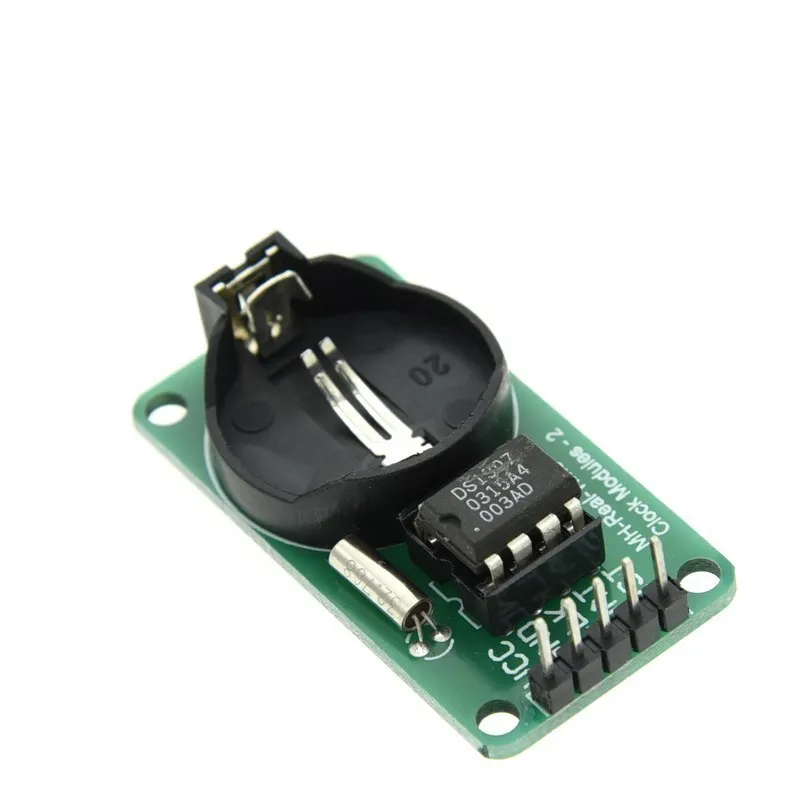

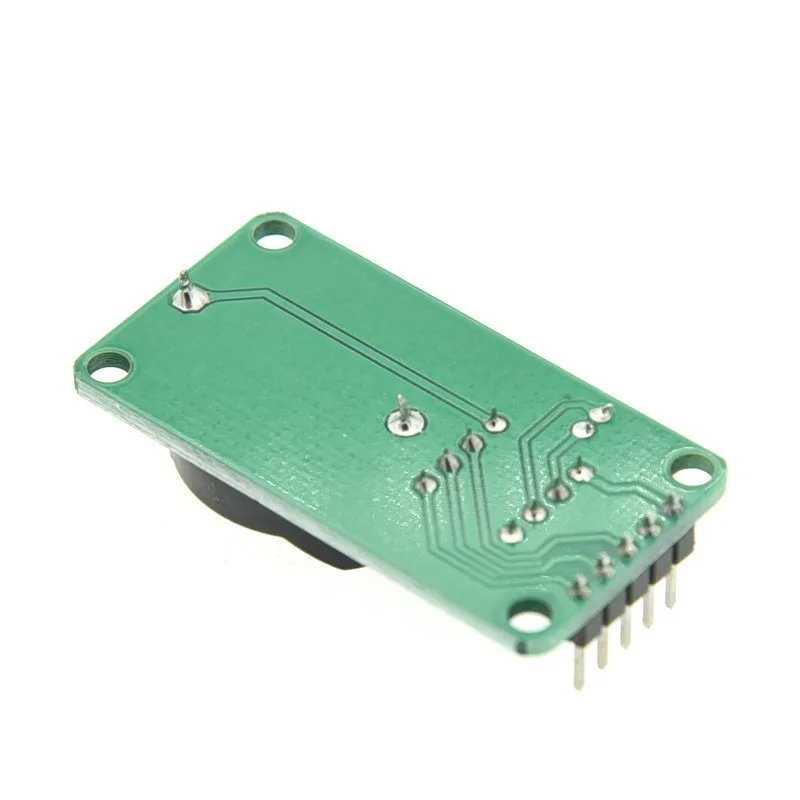

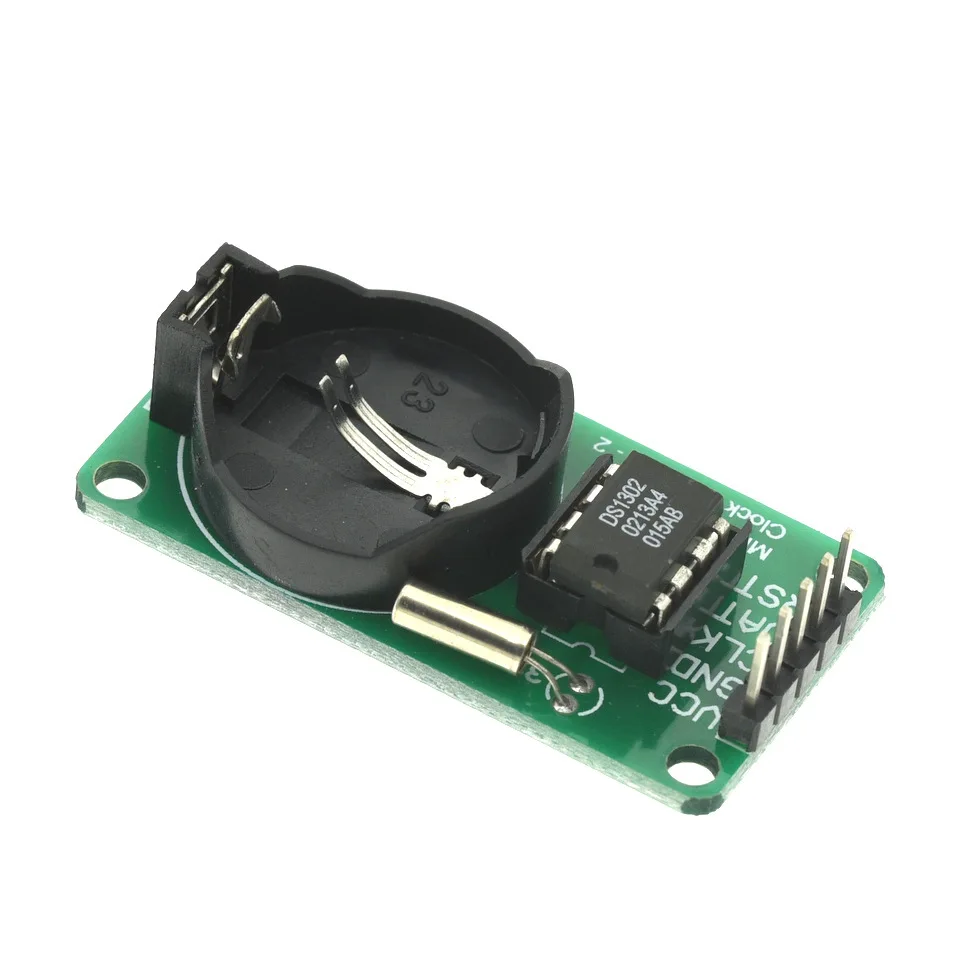

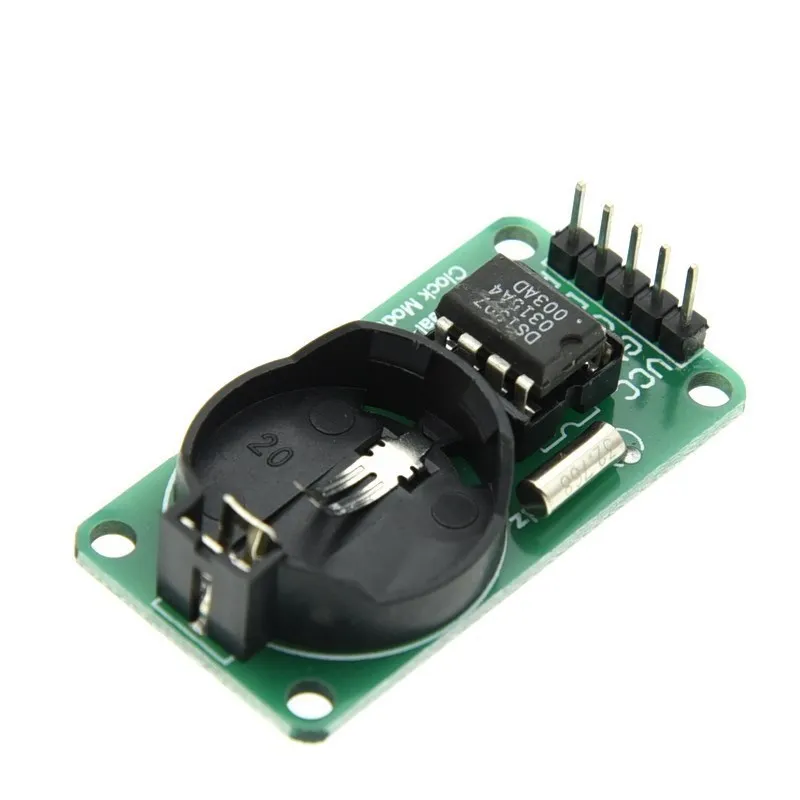

DS1302 Echtzeit-Uhrmodul mit CR2032-Batterie, 32,768 kHz RTC-Platine für 51 AVR ARM MCU DIY-Projekte
inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten
Lieferung nach Deutschland
Lieferzeit: 8–16 Tage
Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.
Produktbeschreibung
DS1302 Echtzeituhr-Modul
Beschreibung
31 x 8 RAM für die Datenspeicherung im Scratchpad
Serielle I/O-Schnittstelle für minimale Anzahl an Pins
Großer Betriebsspannungsbereich: 2,0 ~ 5,5 V
Einzelbyte- und Mehrbyte-Übertragung zum Lesen/Schreiben von Takt- oder RAM-Daten
TTL-kompatibel (Vcc=5V)
Arbeitstemperatur: 0 bis +70 °C
32.768KHz Quarzoszillator
Ausgestattet mit einer 260-mAh-Knopfzelle vom Typ CR2032, nicht wiederaufladbar.
Gesamtgröße: ca.44 x 23 x 11 mm
Verkabelung
Vcc - +5V / 3,3V
GND - GND
CLK - P01
DAT - P02
RST - P00
Hinweis
Verwechseln Sie VCC und GND nicht, da dies zu Schäden führen kann.
Für den P0-Port des 51-Mikrocontrollers ist ein Pull-up-Widerstand erforderlich. Falls keiner vorhanden ist, können Sie das Datenkabel an einen anderen Anschluss anschließen.
Produktdetails in Bildern
Produkteigenschaften
- Markenname
- SZYTF
- Ursprung
- CN (Herkunft)
- Hochbetriebenes Chemikalienunternehmen
- Keine
- Zustand
- Neu
- Typ
- Voltage Regulator
- Versorgungsspannung
- 2.0V - 5.5V
- Verlustleistung
- Low Power
- ist kundenspezifisch
- Ja
- Betriebstemperatur
- 0°C to +70°C
- Anwendung
- other
