HLK-LD2410S 24G FMCW Mikroampere Niedrigenergie-Radarsensormodul zur Erkennung menschlicher Anwesenheit, 24GHz Millimeterwellen-Bewegungsmelder

Produktbeschreibung

Produktbeschreibung
Der LD2410S ist ein energieeffizienter Millimeterwellen-Radarsensor zur Erkennung menschlicher Anwesenheit, der mit AloT-Millimeterwellensensoren in der Hardware ausgestattet ist und über eine leistungsstarke 24-GHz-Antenne mit einem Sender und einem Empfänger sowie zugehörige Schaltkreise verfügt.Der energieeffiziente, intelligente Algorithmus zur Erfassung von menschlichen Bewegungen nutzt die Entfernungsmessungstechnologie von Millimeterwellensensoren sowie die proprietäre Radar-Signalverarbeitungs- und Energieeffizienzsteuerungstechnologie des ICL1112-Chips, um eine präzise Erfassung von bewegenden, leicht bewegenden und stillstehenden Personen zu ermöglichen.Es wird hauptsächlich in Innenräumen eingesetzt, um in einem energiesparenden Modus zu überprüfen, ob sich in dem Bereich bewegende oder nur leicht bewegende menschliche Körper befinden, und die Ergebnisse der Erkennung in Echtzeit zu aktualisieren.Konfigurierbarer Erfassungsabstand, Schwellenwerte für Auslöser- und Haltezustände für verschiedene Intervalle, Datenaktualisierungsrate im Auslöser- und Haltezustand sowie keine Berichtszeit.Unterstützt GPIO- und UART-Schnittstellen, ist sofort einsatzbereit und kann flexibel in verschiedenen intelligenten Anwendungsbereichen und Endgeräten eingesetzt werden.
Produkteigenschaften
Frequenz: 24G-24,25GHz
Modulationsmethode: FMCW

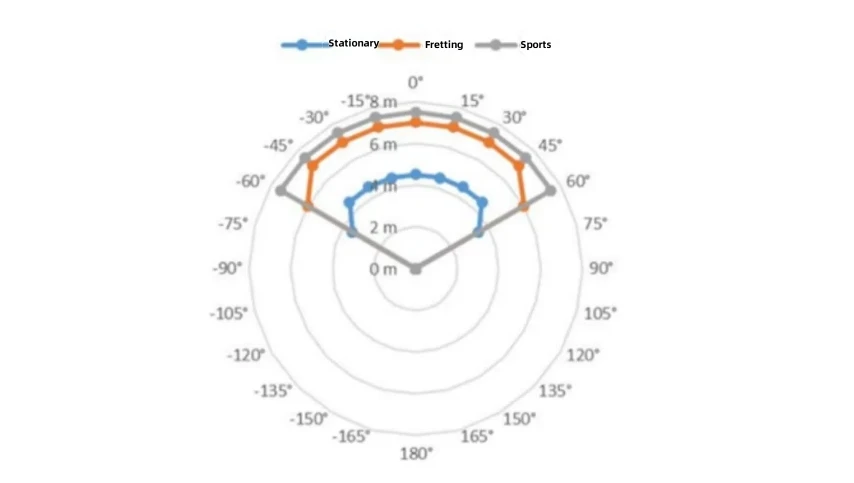

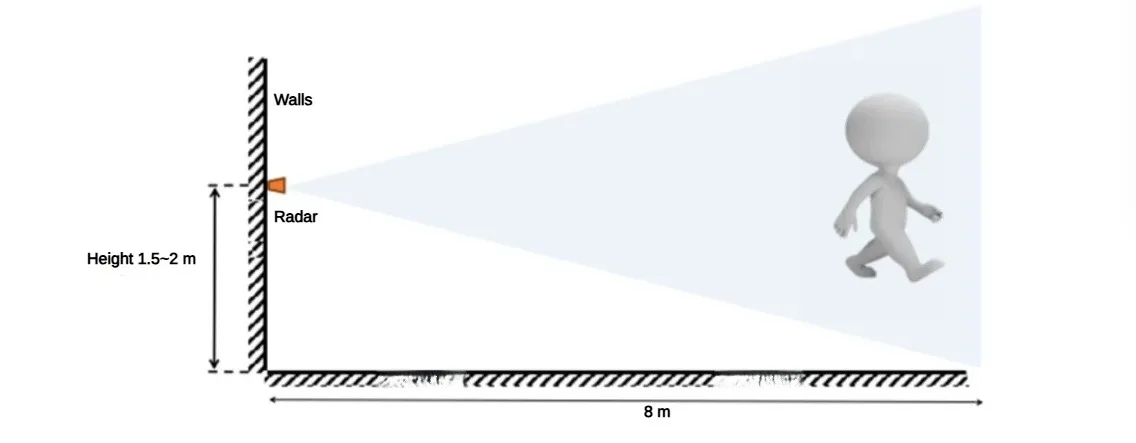

Erfassungsreichweite: Bewegungserkennung innerhalb von 8 m / Anwesenheitserkennung innerhalb von 4 m
Erfassungswinkel: ± 60°
Stromversorgung: 3,3 V (typ.)

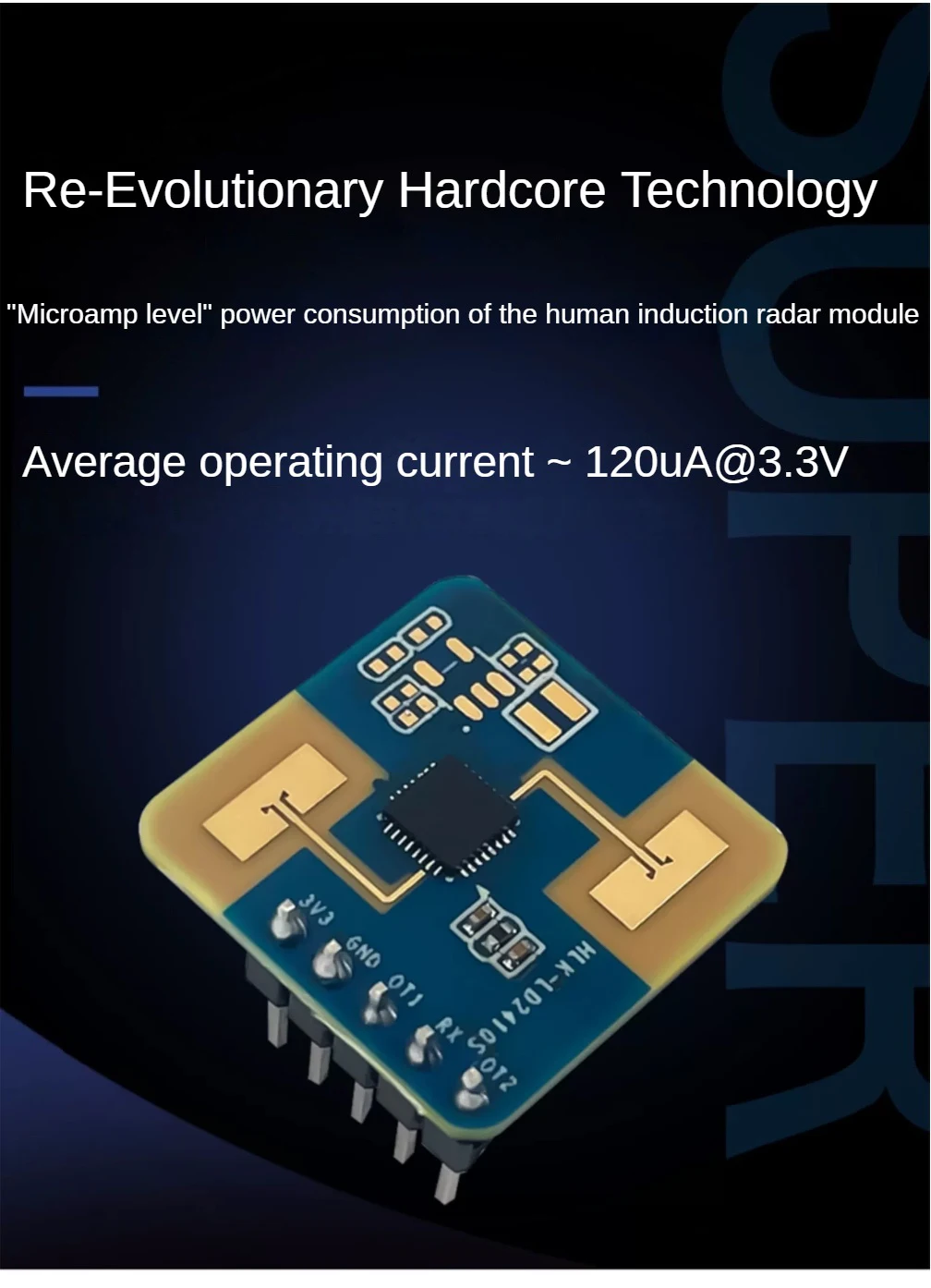

Strom: ~0,12mA (typ.)
Ausgangsspannung des seriellen Anschlusses: 3,3 V
Bandbreite des Sweep-Signals: 250 MHz (entspricht den CE-/FCC-Zertifizierungsstandards)
Maximale äquivalente omnidirektionale Strahlungsleistung: 10 dBm
Datenflusszyklus: 40 Sekunden (typisch)Konfigurierbar)
Datenformat: Serielle ASCII-Ausgabe/hohe und niedrige Pegel 3,3V&0V
Verpackungsform: Standardmäßig mit Stiften
Konfiguration und Fehlersuche

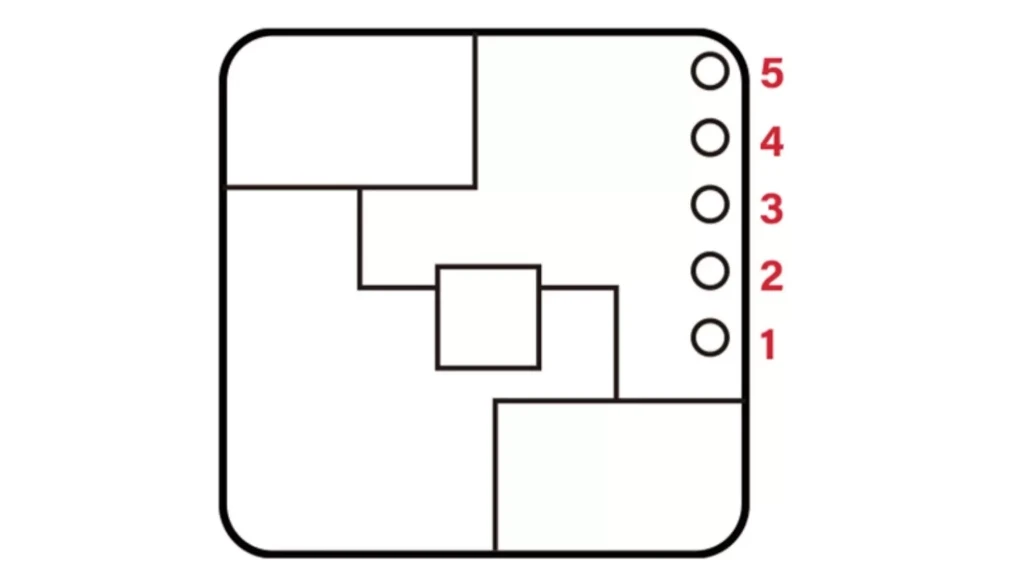

Schnittstellentyp: (2,54 mm x 5-poliger Stecker)
1. VCC, 3,3V-Stromversorgungseingang
2: GND, Masse
3: OT1, TX, serielle Portübertragung

Produktdetails in Bildern

Produkteigenschaften

Markenname

SZYTF

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

3.0V - 3.6V

Verlustleistung

Low Power

ist kundenspezifisch

Ja

Betriebstemperatur

40°C ~ +85°C

Anwendung

Smart Home

Paket

Module
