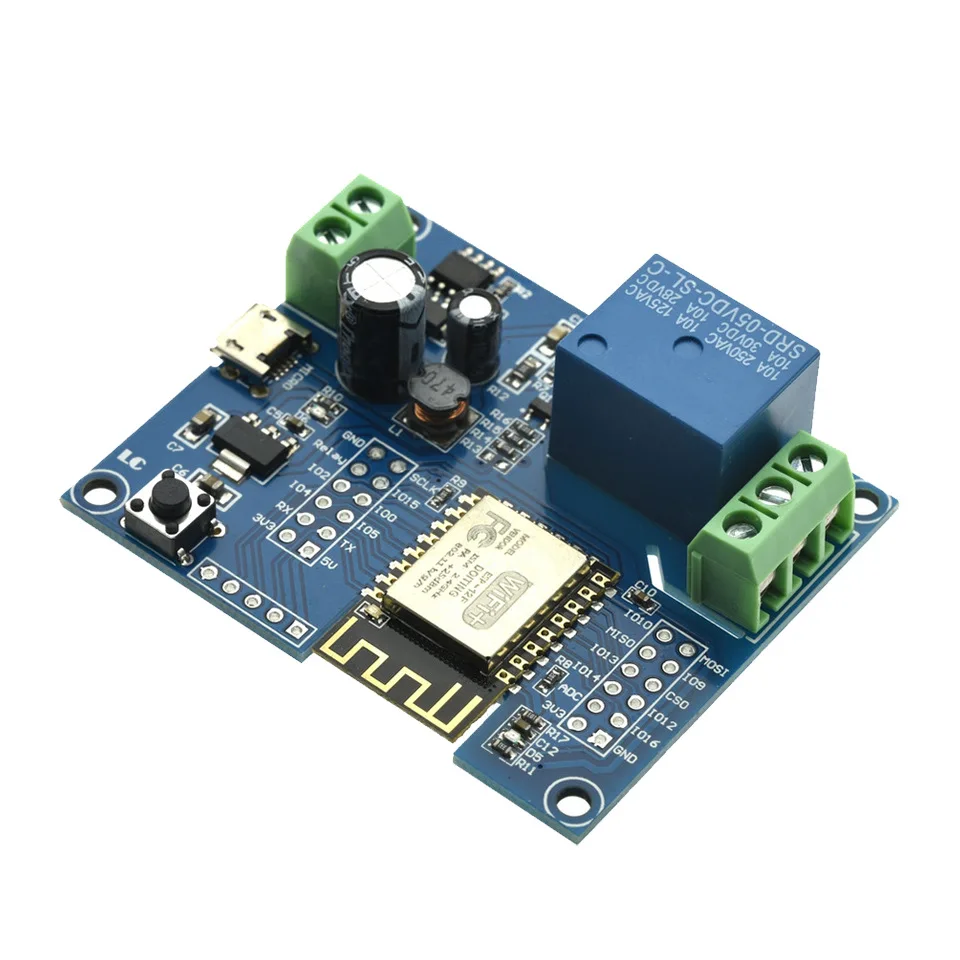

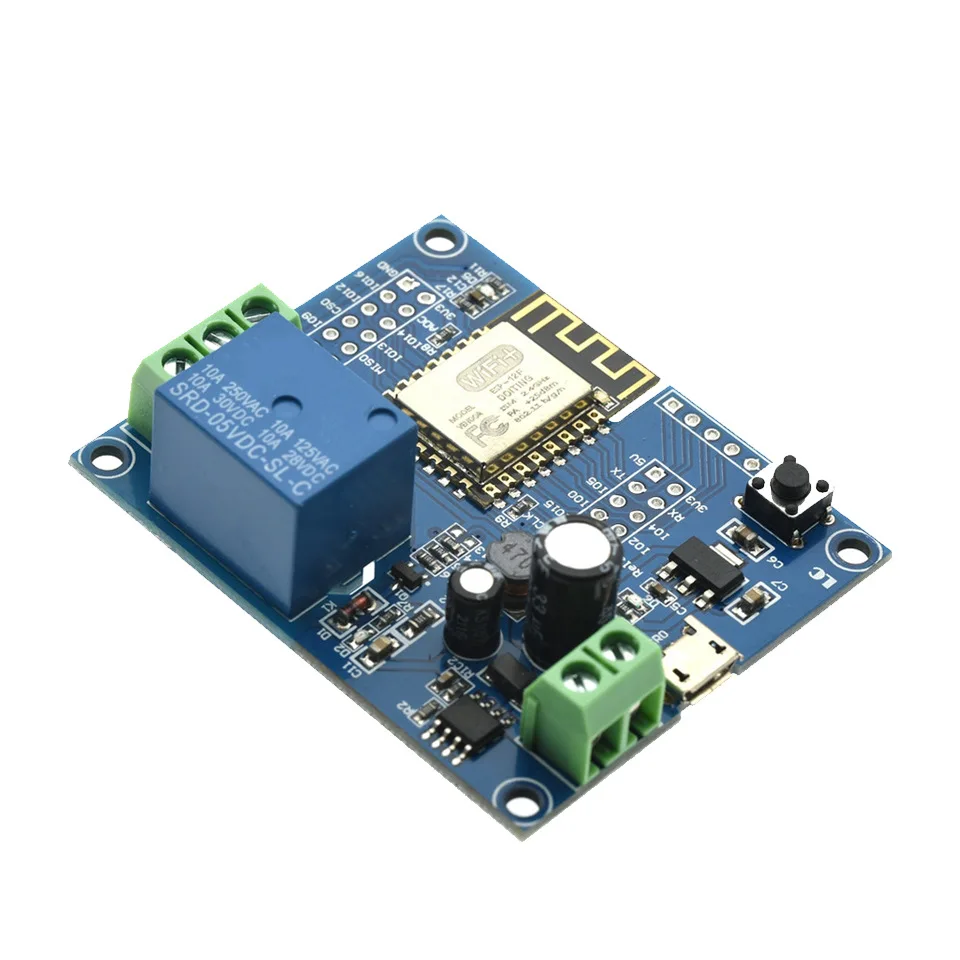

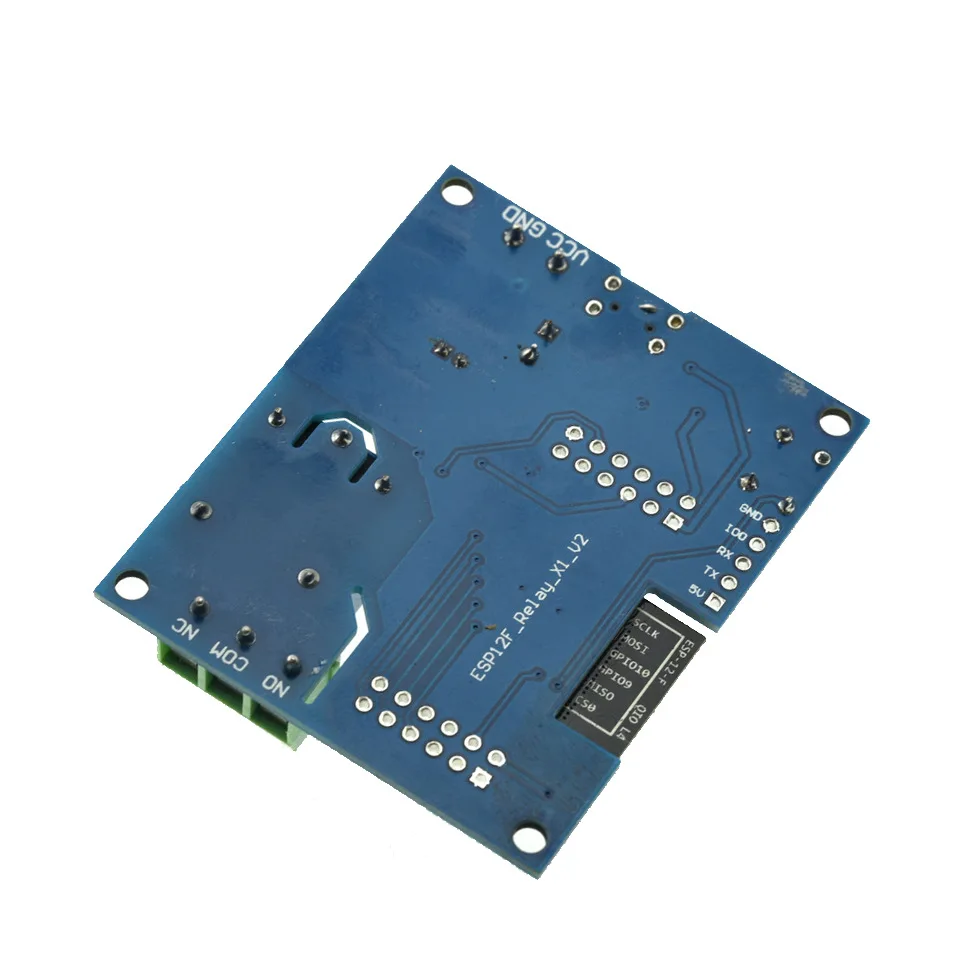

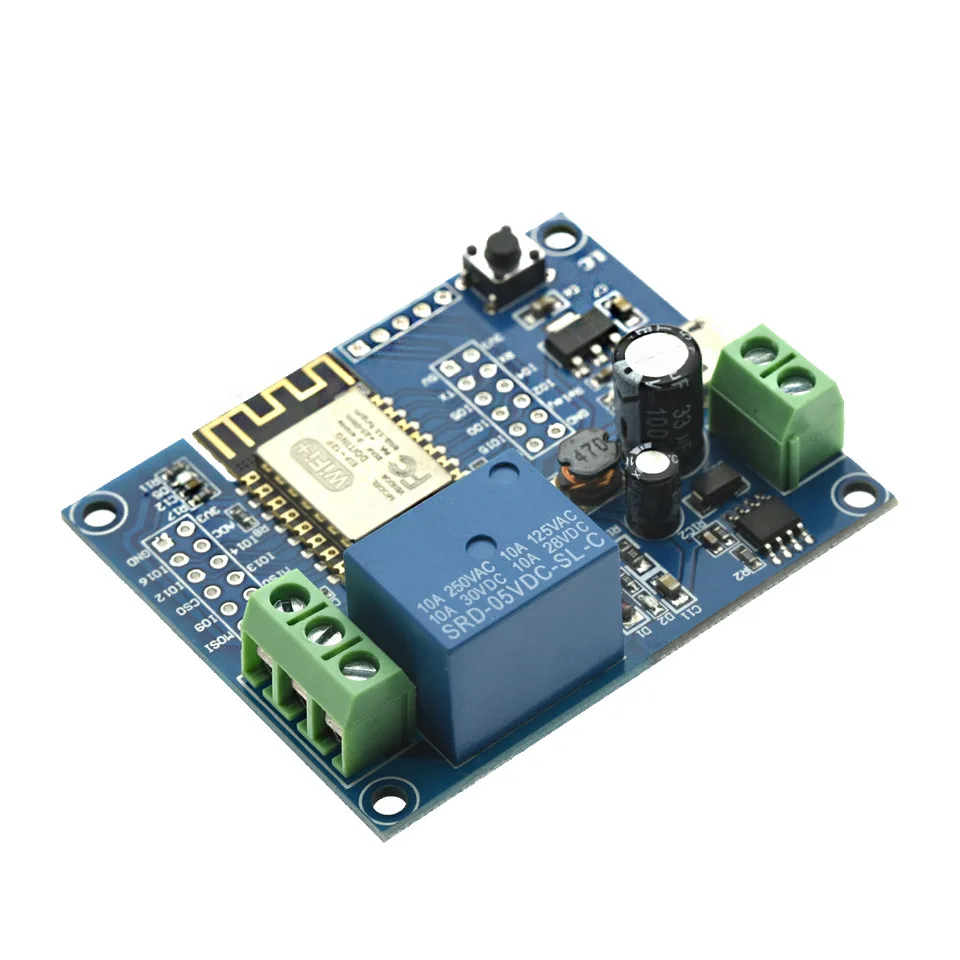

DC 5V-80V ESP8266 WiFi Einzelrelais-Modul ESP-12F Entwicklungsboard IOT Smart Home Fernbedienungsschalter
inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten
Lieferung nach Deutschland
Lieferzeit: 8–16 Tage
Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.
Produktbeschreibung

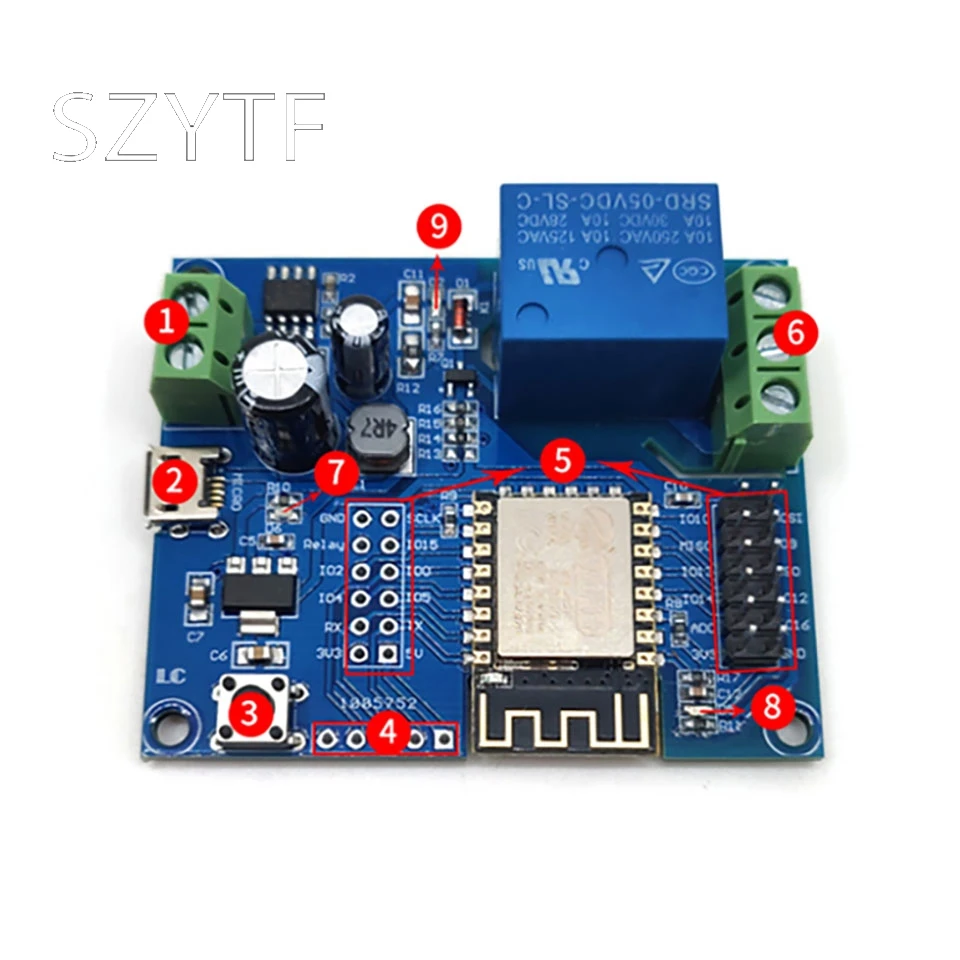

1. VCC, GND: DC8-80V Stromversorgung
2. MICRO USB: DC5V USB-Stromversorgung.
Hinweis: Wählen Sie einen der drei Stromversorgungsmodi: DC8-80V/DC5V USB/5V-Anschluss.
3,6X6MM-Taste: ESP8266-Reset-Taste
4.Laden Sie das DART-Programm herunter. Die Anschlüsse GND, RX, TX und 5V des ESP8266 sind jeweils mit dem externen TTL-Anschluss verbunden.
Serielle Schnittstellenmodule
GND, TX, RX, 5V, 100 müssen beim Herunterladen mit GND verbunden werden und nach dem Herunterladen wieder getrennt werden.
100 und
GND-Verbindung

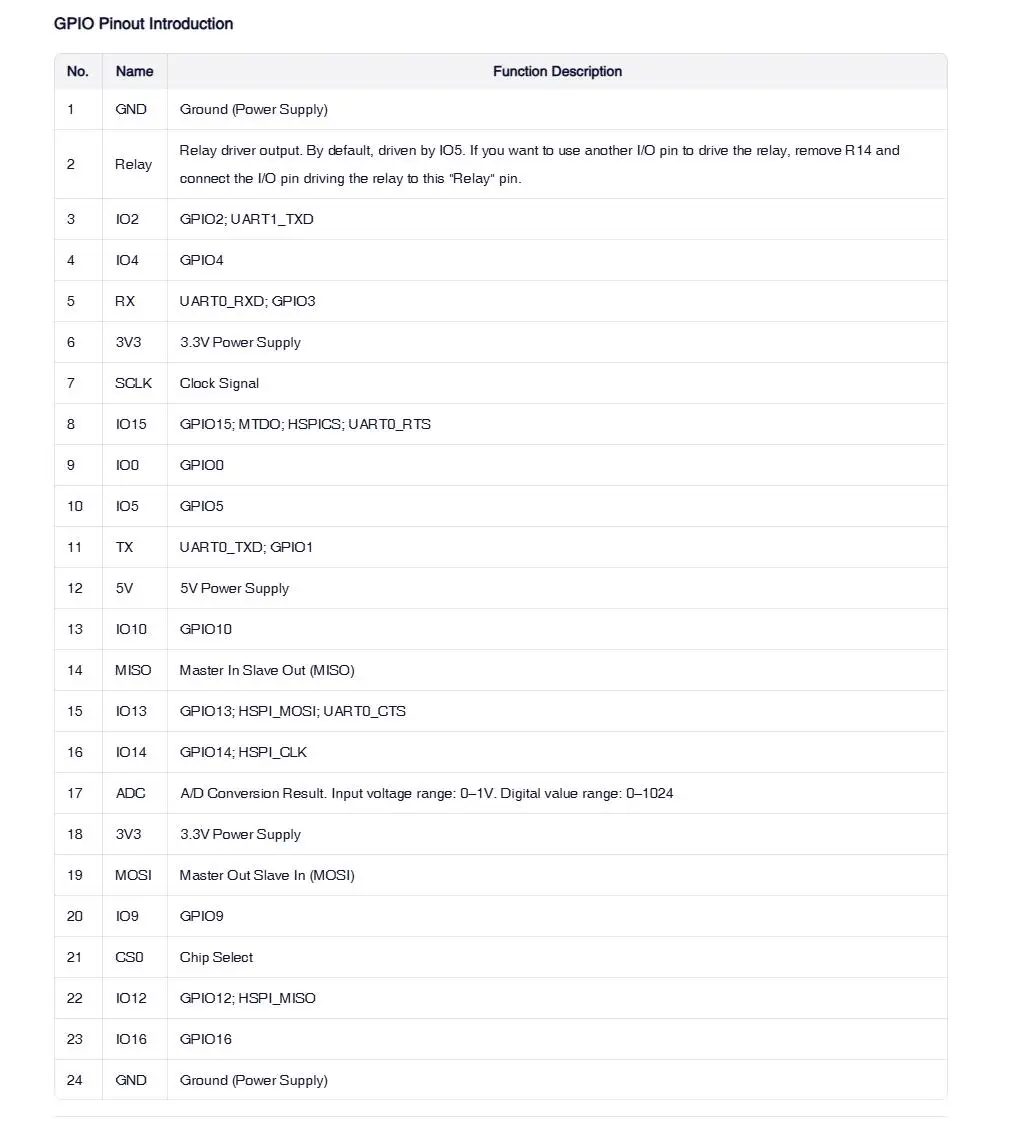

5.GPIO-Pin-Ausgangsport
6.Der Relaisausgang
NC: Normalerweise geschlossener Kontakt, Relais kurzgeschlossen mit COM vor dem Einrasten, nach dem Einrasten unterbrochen
COM: Öffentlicher Abschluss
NEIN: Das Relais wird vor dem Anstecken ausgeschaltet und nach dem Anstecken mit COM kurzgeschlossen.
7.Stromanzeige L LED
8.Programmierbare LED: Steuerung über GPO16.
9. Relaisanzeige L LED: Die Saugfunktion ist aktiviert.
Produktdetails in Bildern
Produkteigenschaften
- Markenname
- SZYTF
- Ursprung
- CN (Herkunft)
- Hochbetriebenes Chemikalienunternehmen
- Keine
- Zustand
- Neu
- Typ
- other
- Versorgungsspannung
- DC 5V
- Verlustleistung
- Standard
- ist kundenspezifisch
- Ja
- Betriebstemperatur
- 20°C - 85°C
- Anwendung
- Module
