1/2/4/8-Kanal-Relaismodul 5V 12V 24V High- und Low-Level-Trigger-Relaissteuerung mit Optokoppler-Relaisausgang DC5V 12V 24V

Produktbeschreibung

Modulbeschreibung
1. Das Modul verwendet ein hochwertiges, originales Relais mit normalerweise offenen Anschlüssen. Maximale Belastung: AC 250V/10A, DC 30V/10A.
2. Verwendung einer SMD-Optokoppler-Isolation, hohe Ansteuerfähigkeit, stabile Leistung; Schaltstrom 5 mA
3. Betriebsspannung des Moduls: 5V, 12V, 24V
4. Das Modul kann durch eine Jumper-Einstellung als High- oder Low-Trigger verwendet werden
5. Fehlerunempfindliches Design: Selbst wenn die Steuerleitung unterbrochen ist, wird das Relais nicht ausgelöst.
6. die Betriebsanzeige (grün), die Relaisstatusanzeige (rot)
7. Das Schnittstellendesign ist menschenfreundlich, alle Schnittstellen sind über direkte Anschlusskabel verfügbar, sehr praktisch

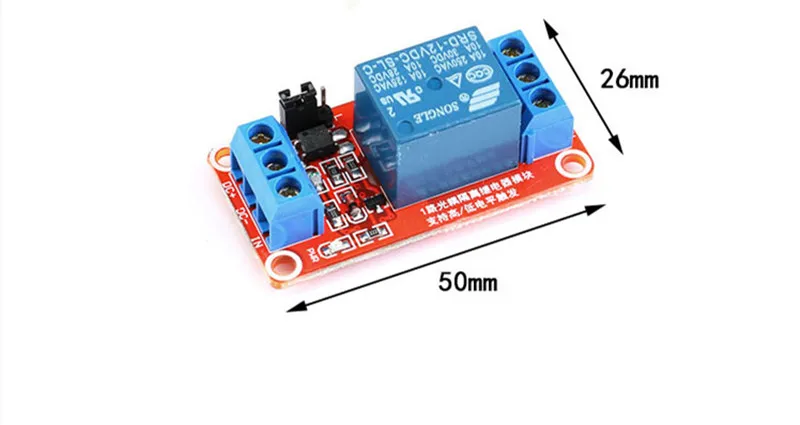

8. Modulgröße: 50 mm * 26 mm * 18,5 mm (L*B*H)
Modulschnittstelle
1.DC+: positive Stromversorgung (VCC)
2.DC-: negative Stromversorgung (GND)
3.IN: kann ein Steuerrelais mit hohem oder niedrigem Pegel sein
Relaisausgänge
1.NO: normalerweise offene Relais-Schnittstelle
2.COM: Gemeinsame Schnittstellenrelais
3.NC: normalerweise geschlossene Relais-Schnittstelle
Optionen für High- und Low-Level-Trigger
Es handelt sich um einen Low-Level-Trigger, wenn der Jumper mit dem LOW-Pin verbunden ist.
Es handelt sich um einen High-Level-Trigger, wenn der Jumper mit dem HIGH-Pin verbunden ist.

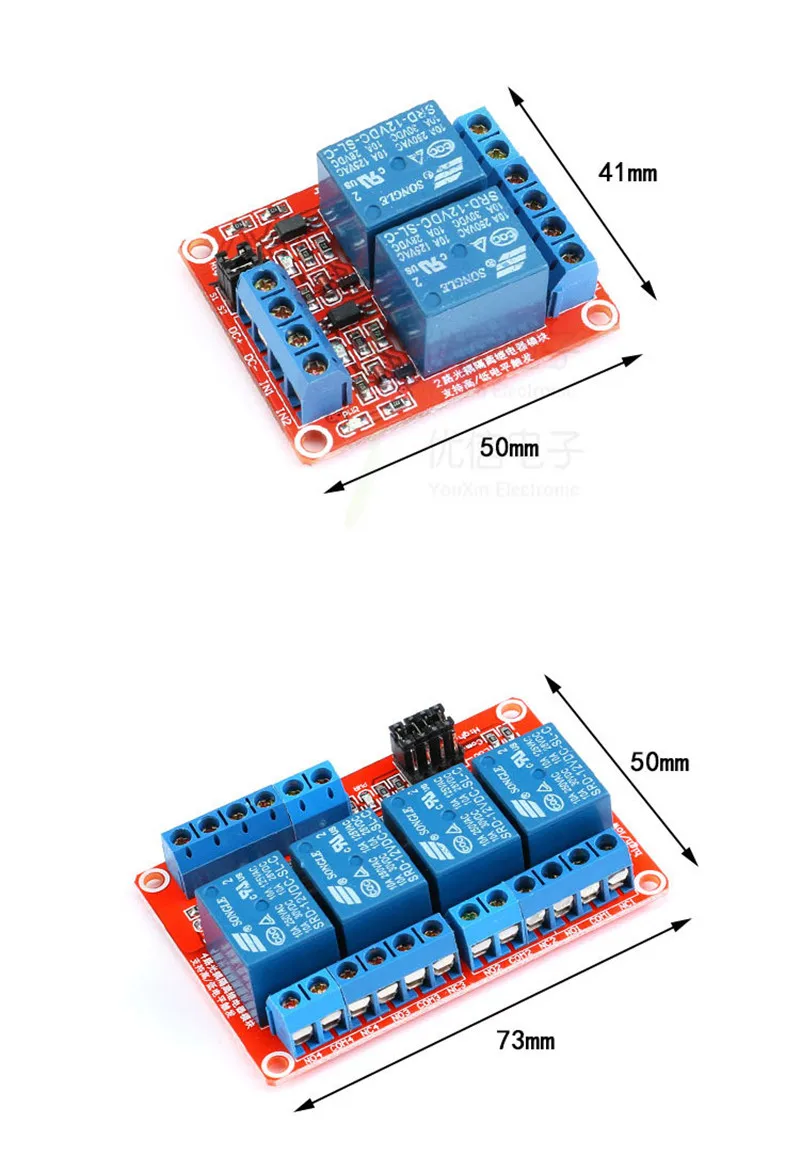

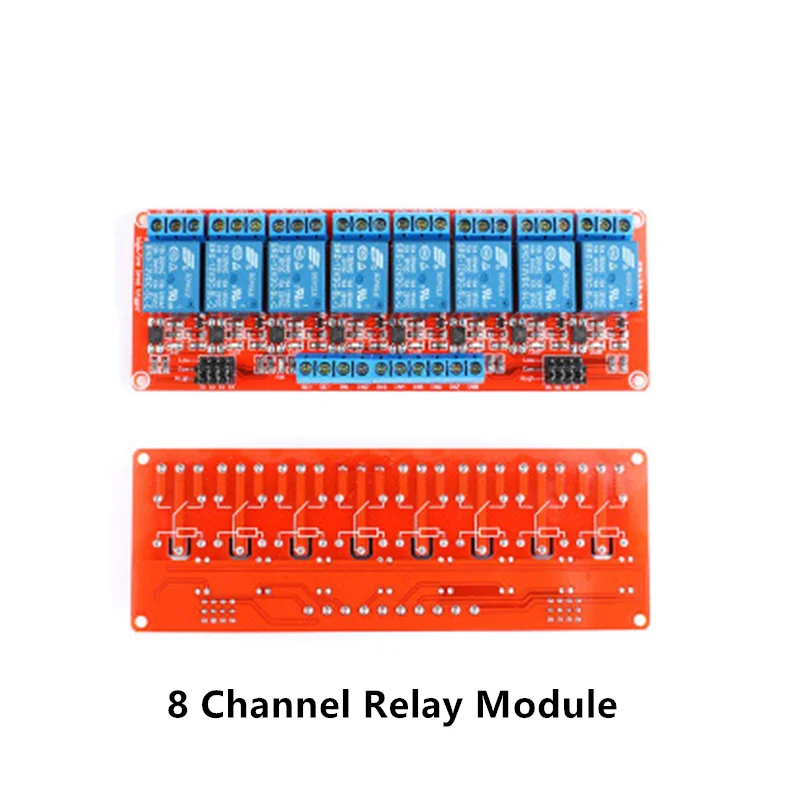

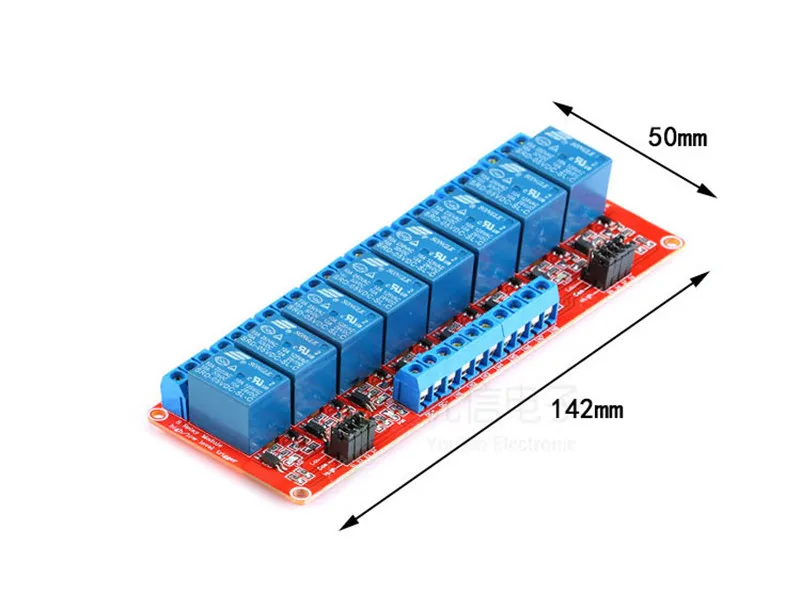

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Spannung

Benutzerdefinierte Bearbeitung

Ist drahtlose Funktionalität enthalten?

Nein

Ursprung

CN (Herkunft)

Ist eine Batterie im Lieferumfang enthalten?

Nein

Hochbetriebenes Chemikalienunternehmen

Keine

EU LVD-Spannung

Niederspannung: Unter 50 VAC oder 75 VDC

Spannung

1V 2V 4V 5V 12V 12V usw. oder benutzerdefiniert

Modellnummer

DC 5V/12V/24V 2 channel Relay Module With Optocoupler

Zertifizierung

NONE

is_customized

Yes

Contact Load

Low Power

Voltage

5V

Protect Feature

Epoxy

Power Source

DC

Usage

General Purpose
