3-20V auf 3,7-27VDC 10A PWM 4-Kanal MOS FET Modul PLC Verstärker Leiterplatten-Treibermodul

Produktbeschreibung

Produktmodell:Durch den Einsatz eines hochwertigen, extrem kleinen Optokopplers wird eine hohe Störfestigkeit, eine stabile Leistung und eine vollständige Isolierung zwischen Eingangssignal und Ausgang gewährleistet.
Größe: 5,5 * 5 cm Länge * Breite
Eingangssignal:PWM-Signal zwischen 3~20V
Ausgangskapazität:DC 3,7V~27V, Strom bis 10A pro Schaltung
PWM-Frequenz:0-20KHZ
Anzeigelampe:mit Eingangssignal und Ausgangsanzeigeleuchte
Anwendungsbeschreibung:Der Ausgangsanschluss kann zur Steuerung von Hochleistungsgeräten wie Motoren, Glühbirnen, LED-Leuchtstoffbändern, Gleichstrommotoren, kleinen Wasserpumpen, Magnetventilen usw. verwendet werden.Es kann PWM-Signale zur Steuerung der Motordrehzahl, der Lampenintensität usw. übernehmen.

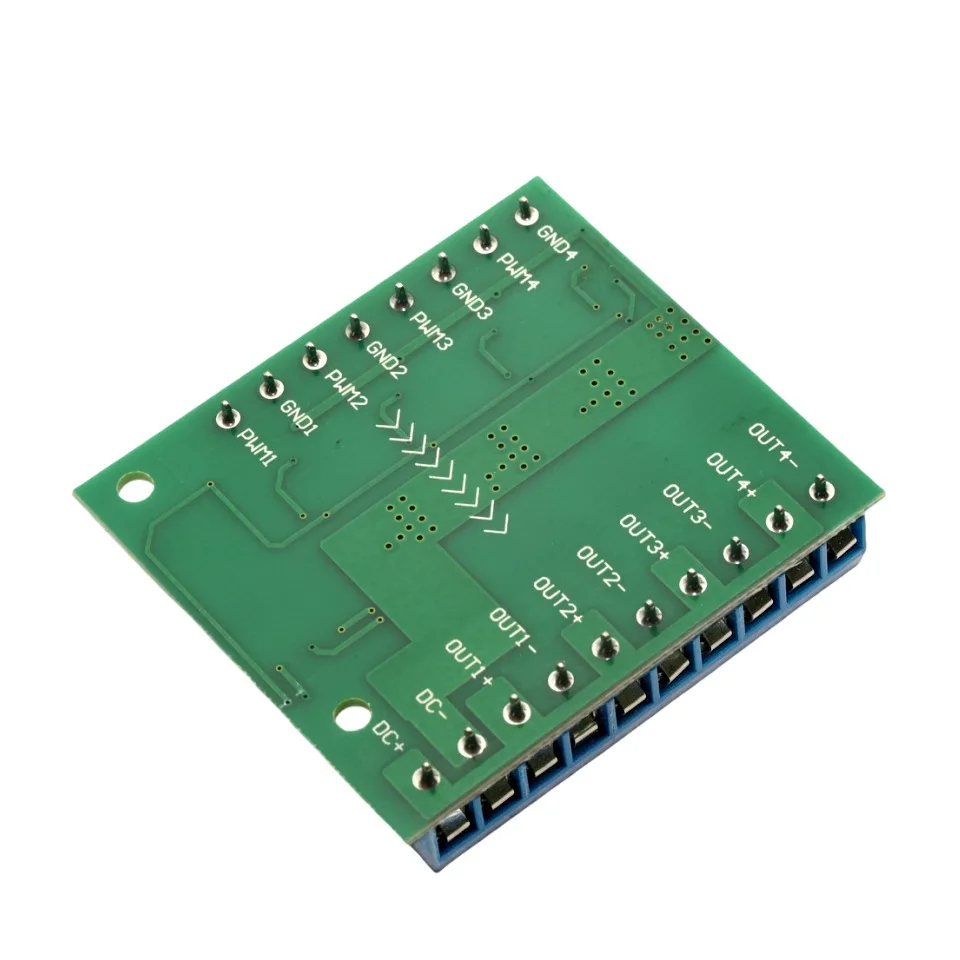

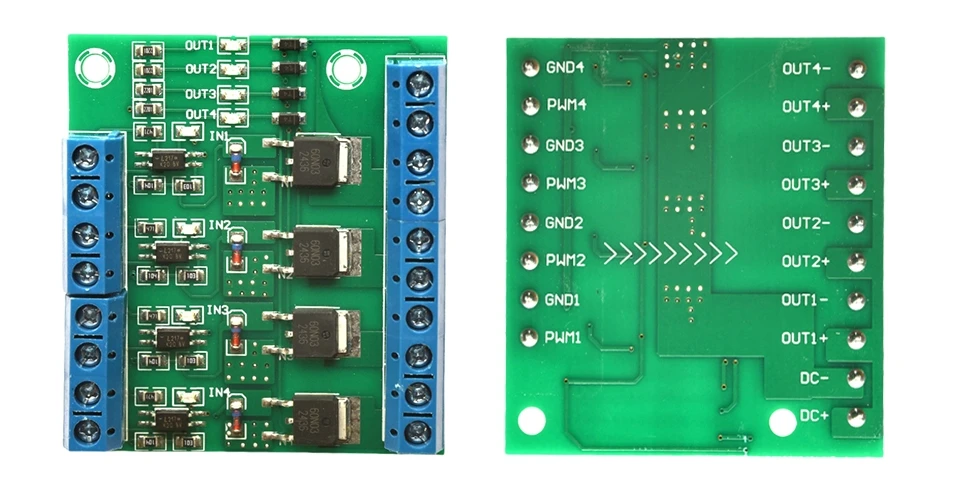

Beschreibung der Modulschnittstelle
1.DC+: Pluspol der Gleichstromversorgung des Geräts
2.DC -: Minuspol der DC-Stromversorgung des Geräts
3.PWM: Signaleingangsklemme (verbindet mit dem I/O-Port des Mikrocontrollers, der SPS-Schnittstelle, der Gleichstromversorgung usw.)
4.GND: Signal negativ extrem
5.OUT+: Ausgangsklemme, positiver Pol (mit dem positiven Pol des Geräts verbunden)
6.OUT -: Ausgangsklemme, negative Elektrode (mit der negativen Elektrode des Geräts verbunden)

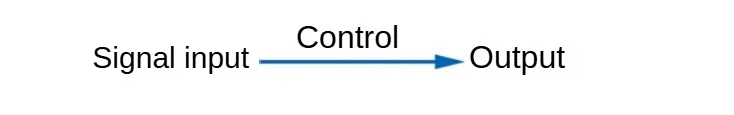

Ein Eingang entspricht einer Steuerung und einem Ausgang.
1: Die Eingabe kann über Signale von Ein-Chip-Mikrocomputern, SPS usw. gesteuert werden.
2: Stromversorgung 10 Die Stromversorgung 1 ist die Stromausgabe für das zu steuernde Gerät
3: OUT+OUT – Direkt mit der Last verbinden, z. B. mit einem Motor, einem Magnetventil usw.

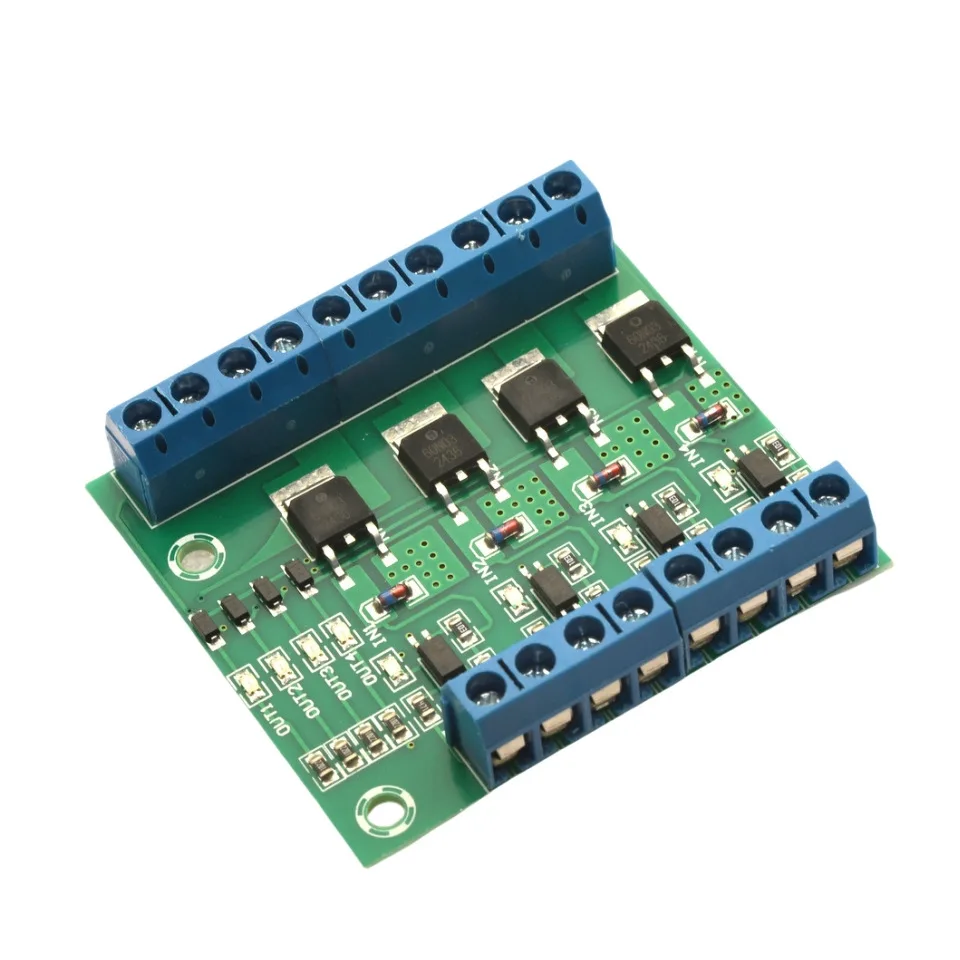

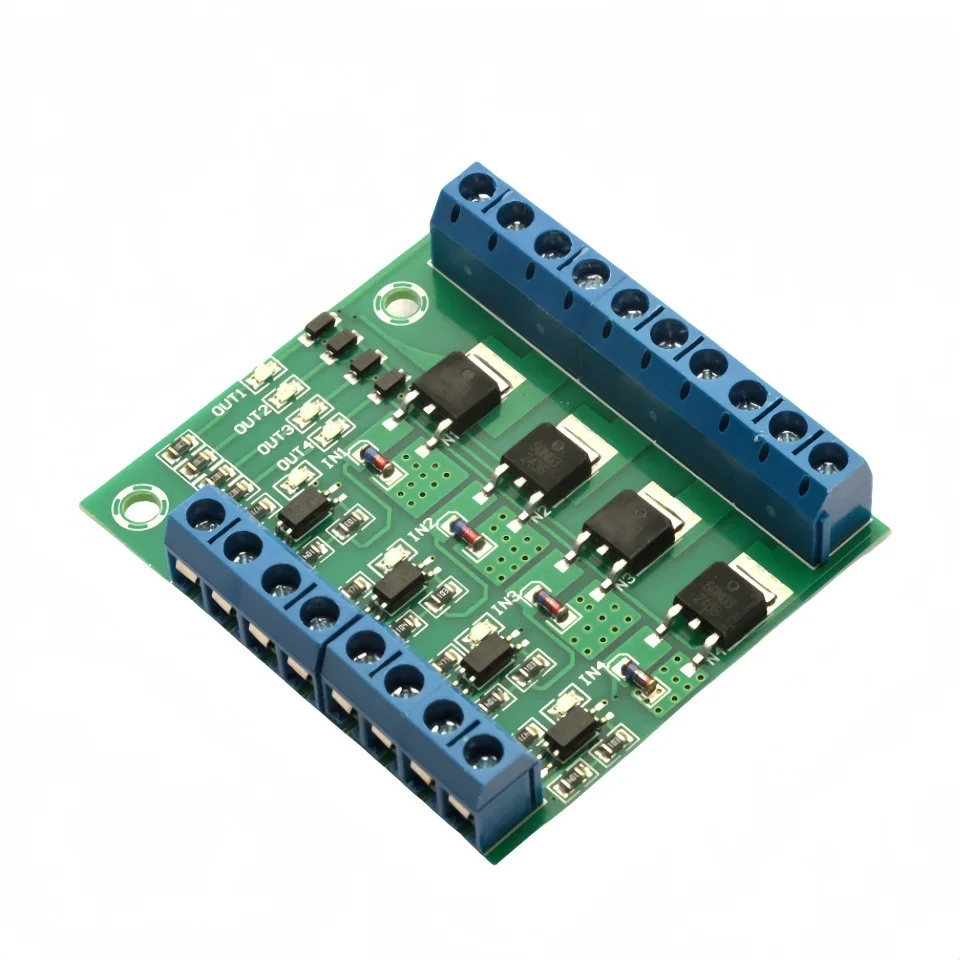

Produktdetails in Bildern

Produkteigenschaften

Markenname

NONE

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Verlustleistung

10A per channel

ist kundenspezifisch

Ja

Betriebstemperatur

20℃ to 85℃

Anwendung

Computer
