800W 25A MPPT Solarladegerät Stromversorgungsmodul 18V-90V auf 2-60V DC-DC Abwärtswandler Auto-Ladeplatine Ideal-Diode

25,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 8–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Merkmale

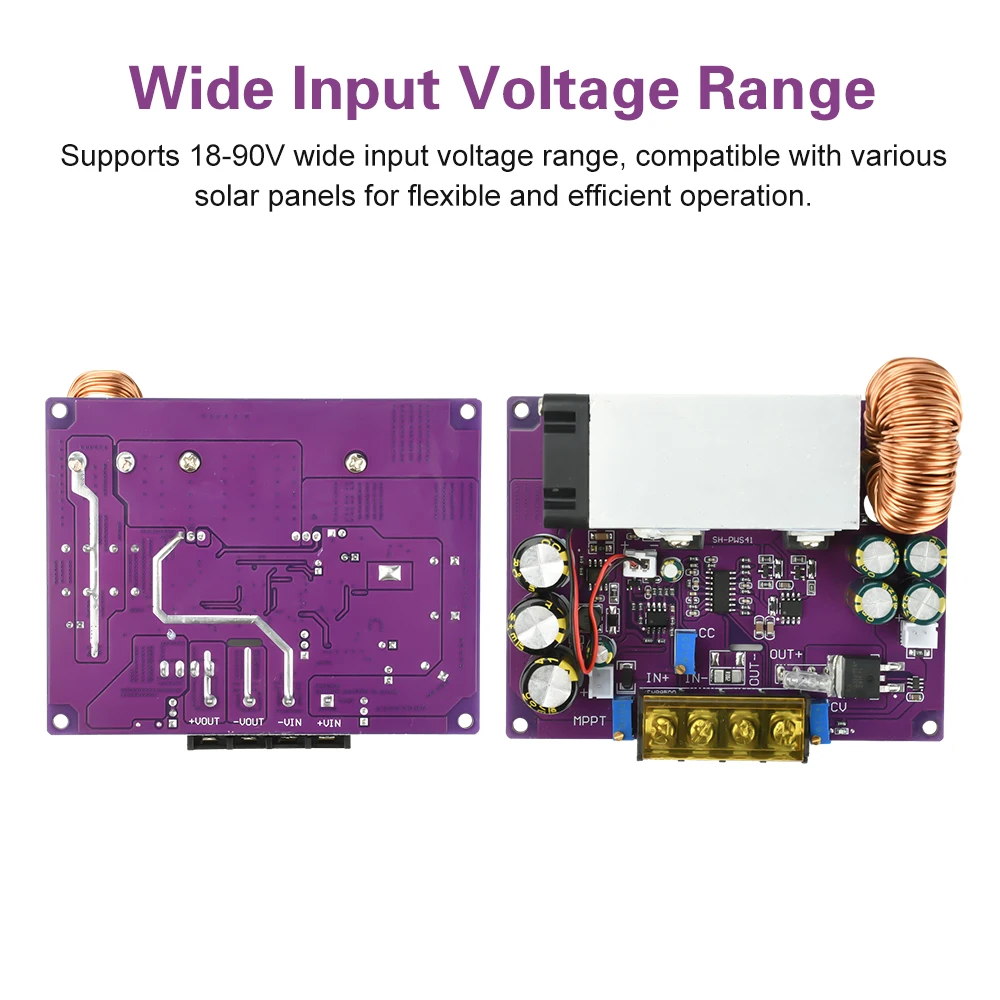

1.Unterstützt einen breiten Eingangsspannungsbereich von 18-90V, kompatibel mit verschiedenen Solarpanelen für einen flexiblen und effizienten Betrieb

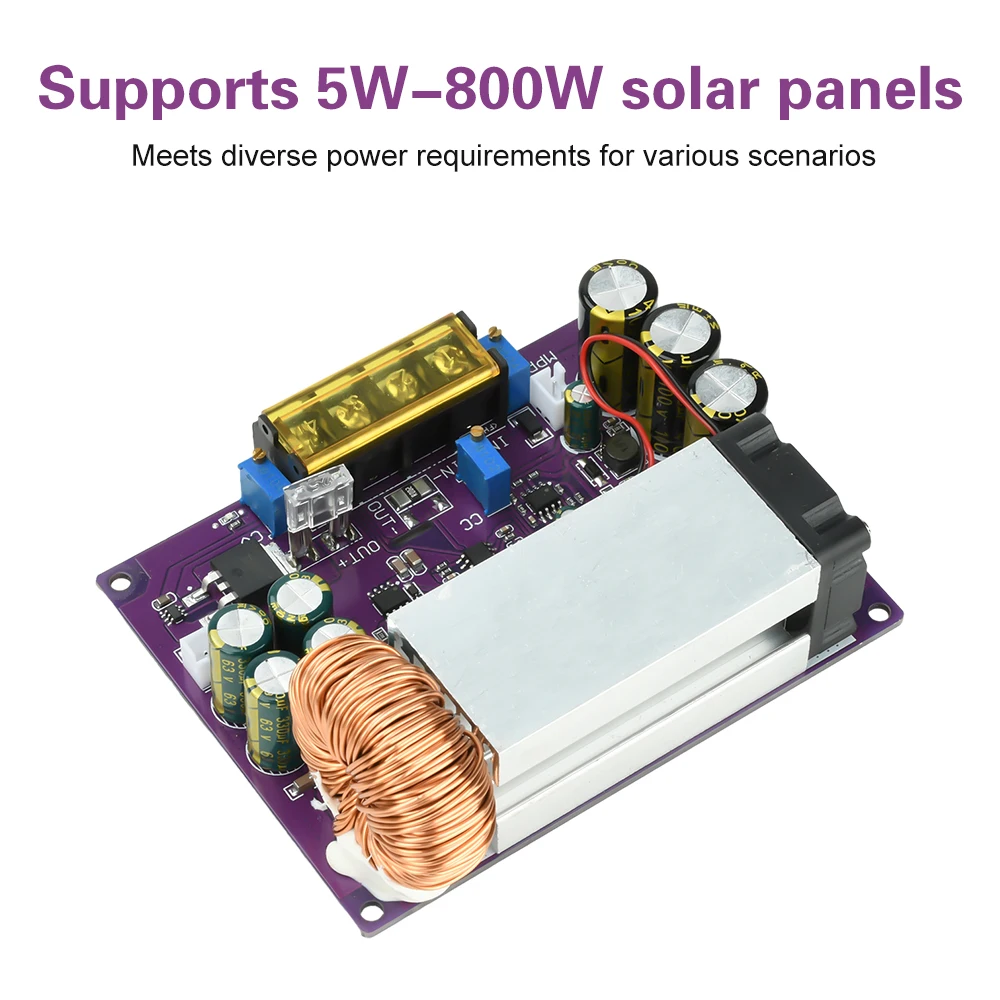

2.Unterstützt adaptive 5W-800W Photovoltaikmodule, um unterschiedliche Leistungsanforderungen in verschiedenen Szenarien zu erfüllen

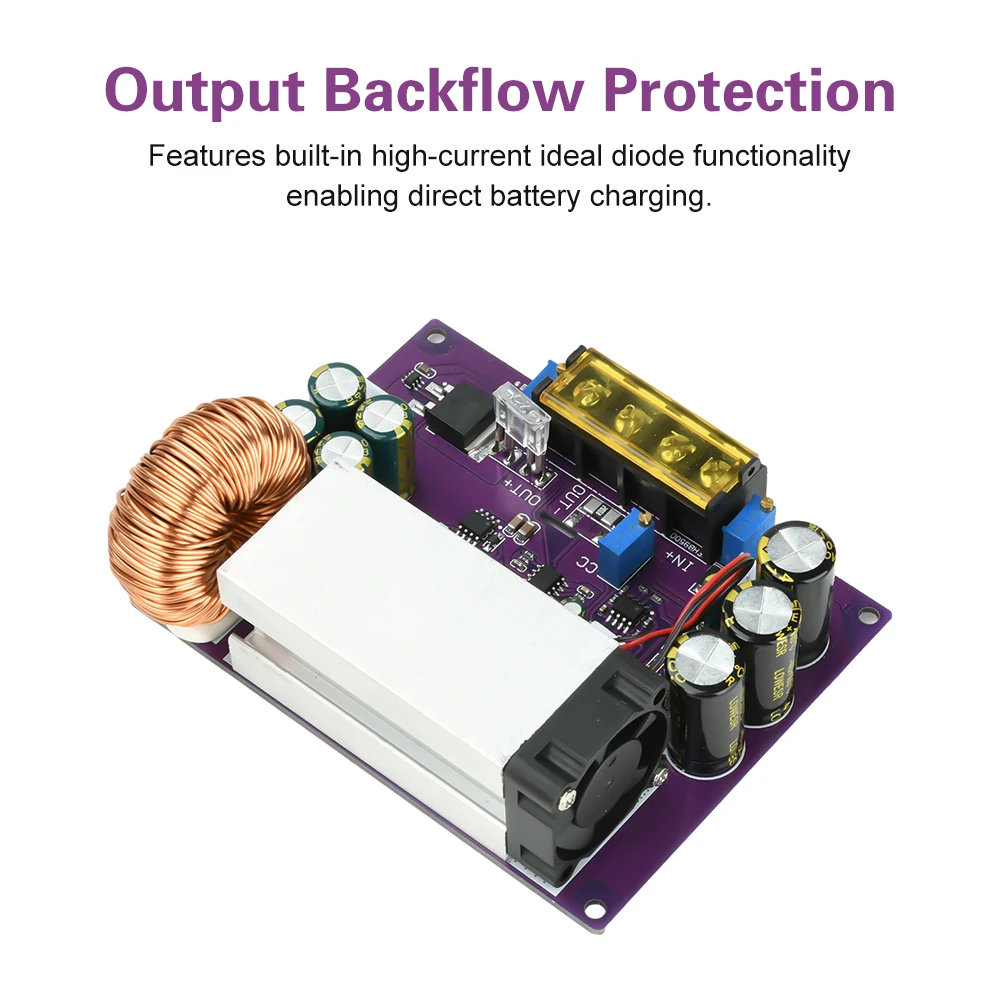

3.Verfügt über einen Ausgangsschutz gegen Rückstrom mit integrierter Hochstrom-Ideal-Dioden-Funktion, die ein direktes Laden der Batterie ermöglicht.

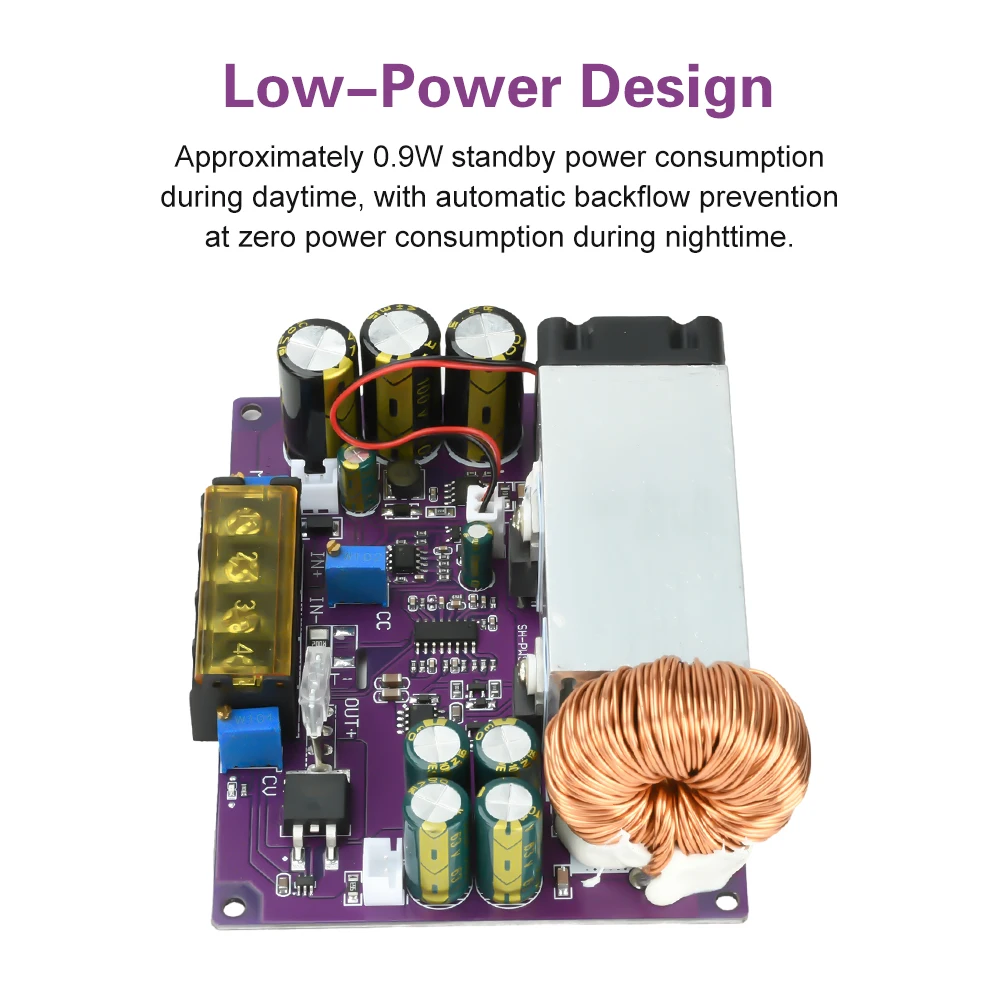

4.Standby-Stromverbrauch ca.0,9 W bei Tageslicht; bei Nacht kein Stromverbrauch, mit automatischer Rückflussverhinderung

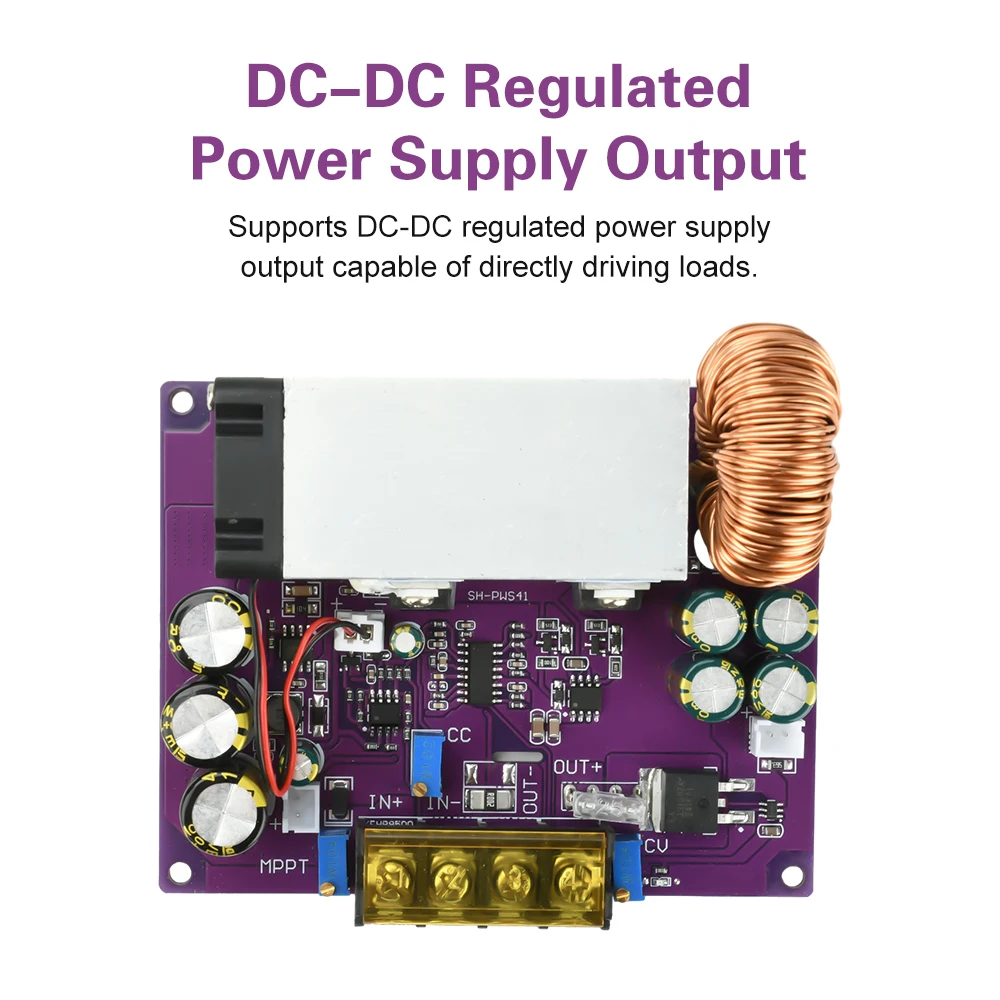

5.Unterstützt geregelte DC-DC-Stromausgabe für direkte Lastanschlüsse

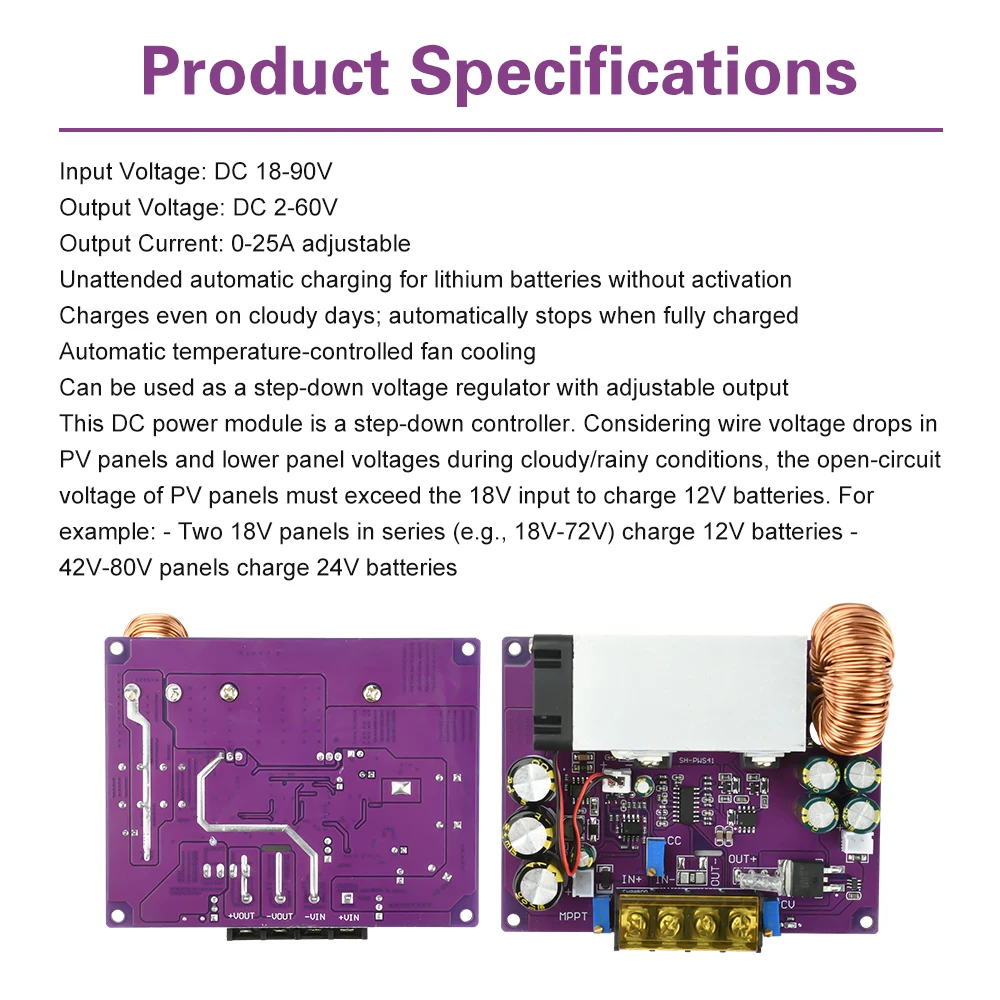

Parameter
Eingangsspannung: DC 18-90V
Ausgangsspannung: DC 2-60V
Ausgangsstrom: 0-25A einstellbar
Unbeaufsichtigtes automatisches Laden von Lithiumbatterien ohne Aktivierung
Lädt auch an bewölkten Tagen; stoppt automatisch, wenn vollständig geladen

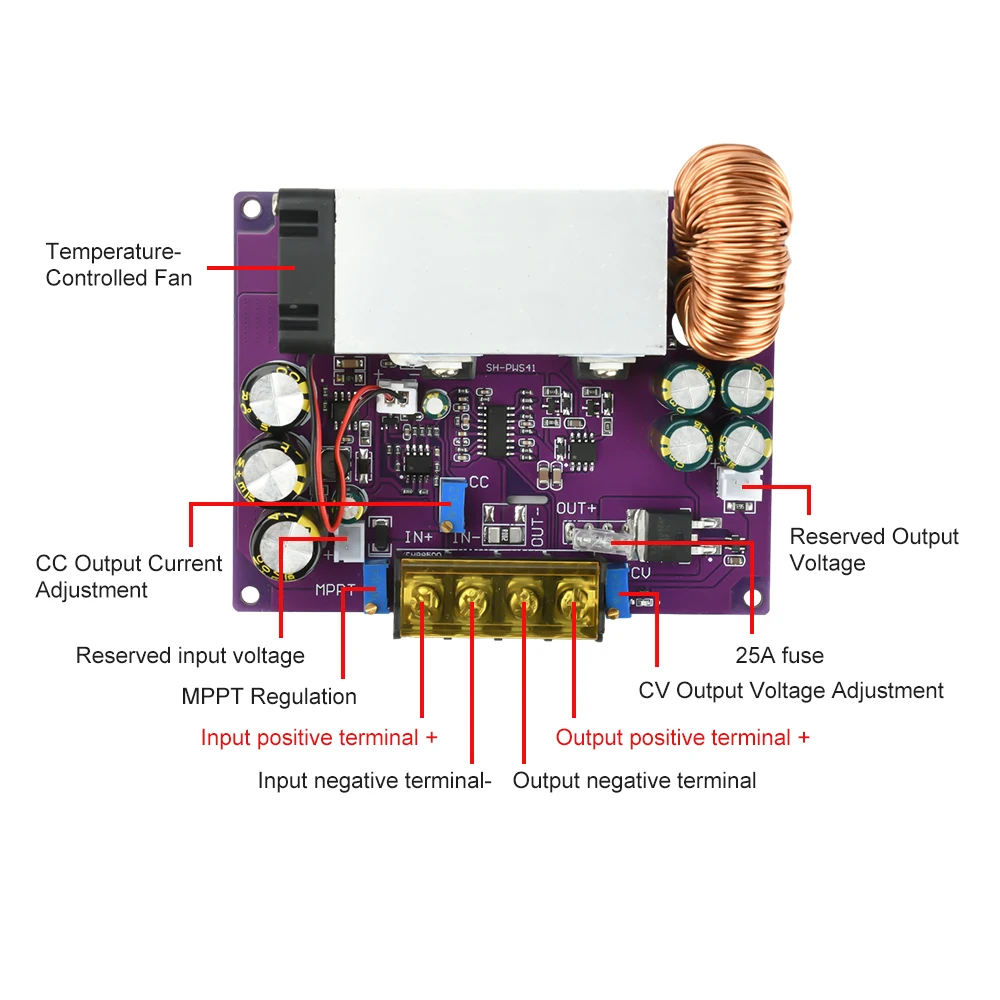

Automatische temperaturgesteuerte Lüfterkühlung
Kann als abwärtsregelbares, einstellbares Netzteil fungieren
Dieses DC-Leistungsmodul ist ein Abwärtswandler.Bei Berücksichtigung der Spannungsabfälle in PV-Modulen und der geringeren Spannung der Module bei bewölktem oder regnerischem Wetter ist für das Laden einer 12-V-Batterie eine Ausgangsspannung des PV-Moduls erforderlich, die 18 V übersteigt.Zum Beispiel: - 18V-Module: 2 Module in Reihe (z. B. 18V-72V für 12V-Ladung) - 42V-Module: 2 Module in Reihe (z. B. 42V-80V für 24V-Ladung)
Inbetriebnahmeverfahren
1.Schließen Sie den Eingang für 16V-80V PV-Module an (die Eingangsspannung darf nicht überschritten werden; beachten Sie die Polarität).Eine korrekte Verkabelung aktiviert die Leuchtanzeige.Wenn die Ausgangsanzeige sofort aufleuchtet, gehen Sie direkt zu Schritt 3 über.
2.Wenn die Betriebsanzeige nach dem Anschließen des Eingangs leuchtet, aber keine Ausgangsspannung vorhanden ist, drehen Sie zunächst das MPPT-Potentiometer gegen den Uhrzeigersinn, bis eine Ausgangsspannung angezeigt wird und die Ausgangsanzeige aufleuchtet.
3.Für das Laden einer 12-V-Batterie stellen Sie die Ausgangsspannung auf 14,2 V ein; für eine 24-V-Batterie auf 28,4 V; für eine 48-V-Batterie auf 56 V.
4.Schließen Sie die Batterie an und messen Sie die Eingangsspannung mit einem Multimeter.Stellen Sie das MPPT-Potentiometer so ein, dass die Eingangsspannung der maximalen Leistungspannung des PV-Moduls entspricht (d. h. der Betriebsspannung).Bei einem 18-V-Solarpanel beträgt die Leerlaufspannung einer einzelnen Zellreihe etwa 21 V, die Betriebsspannung liegt bei 18 V.Bei einem 36-V-PV-Modul beträgt die Leerlaufspannung einer einzelnen Zellreihe etwa 43 V, die Betriebsspannung liegt bei 36 V.Bei einem 43-V-Solarpanel beträgt die Leerlaufspannung einer einzelnen Zellreihe etwa 49 V, die Betriebsspannung liegt bei 43 V.Die Spezifikationen variieren je nach Paneltyp; die werkseitig voreingestellten Parameter sind auf der Rückseite des Panels angegeben.
